Mikrosítový Bubnový filtr

Vysoce účinná filtrace s minimálními provozními náklady Mikrofiltrace a filtrace

Mikrosítové Bubnové filtry jsou ideálním řešením pro filtraci vody z čistíren odpadních vod, z papírenského a textilního průmyslu, elektráren, tepláren, rybích farem, zoologických zahrad a mnoha dalších provozů.

Naše filtry také naleznete na stovkách největších zaoceánských výletních lodích světa, kde čistí odpadní vodu, která je následně vypouštěna zpět do oceánů.

Tato skutečnost svědčí o tom, že naše technologie patří mezi absolutní špičku v oboru, splňuje i ty nejpřísnější mezinárodní limity a poskytuje spolehlivou filtraci i v nejkritičtějších podmínkách.

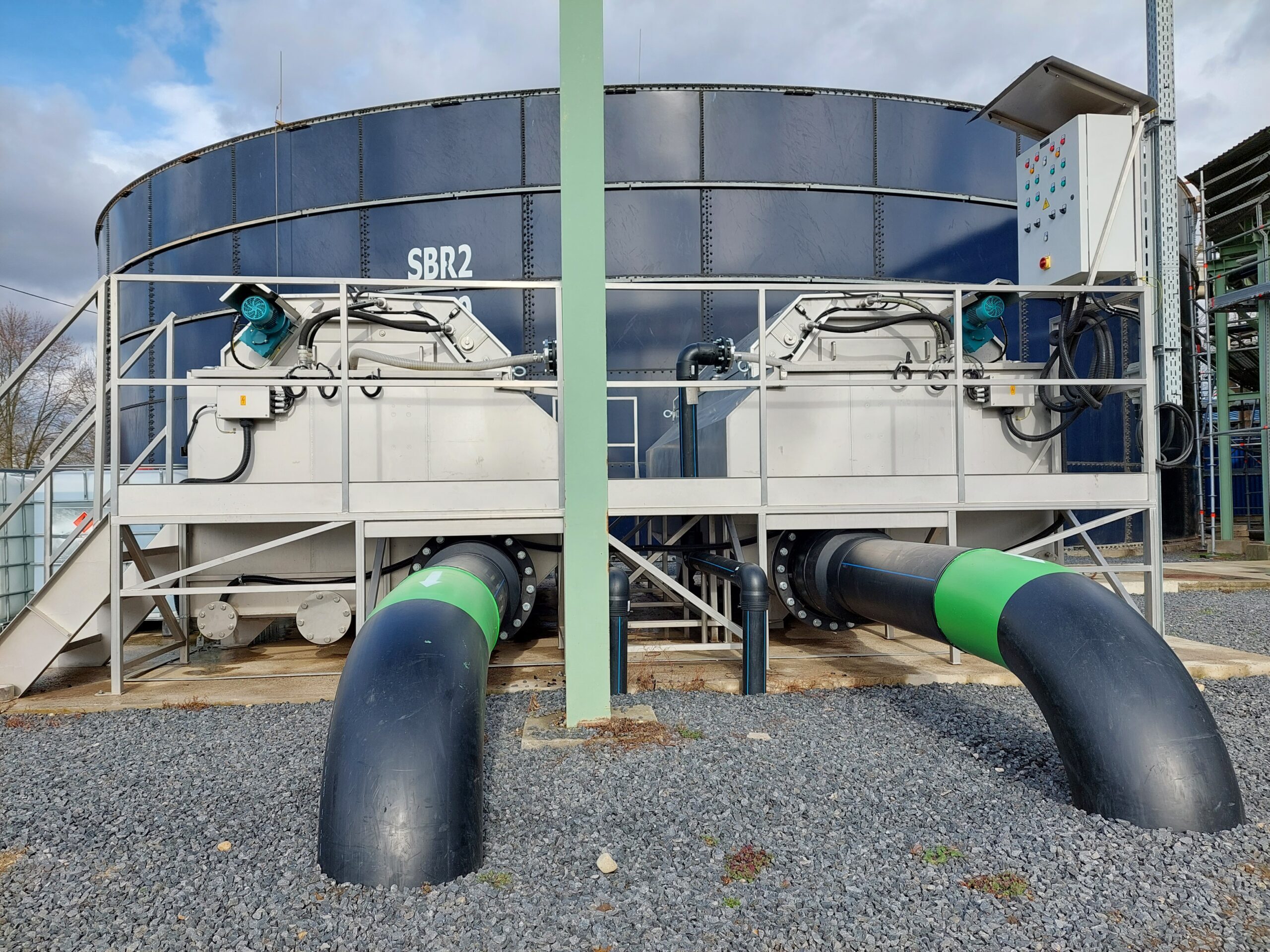

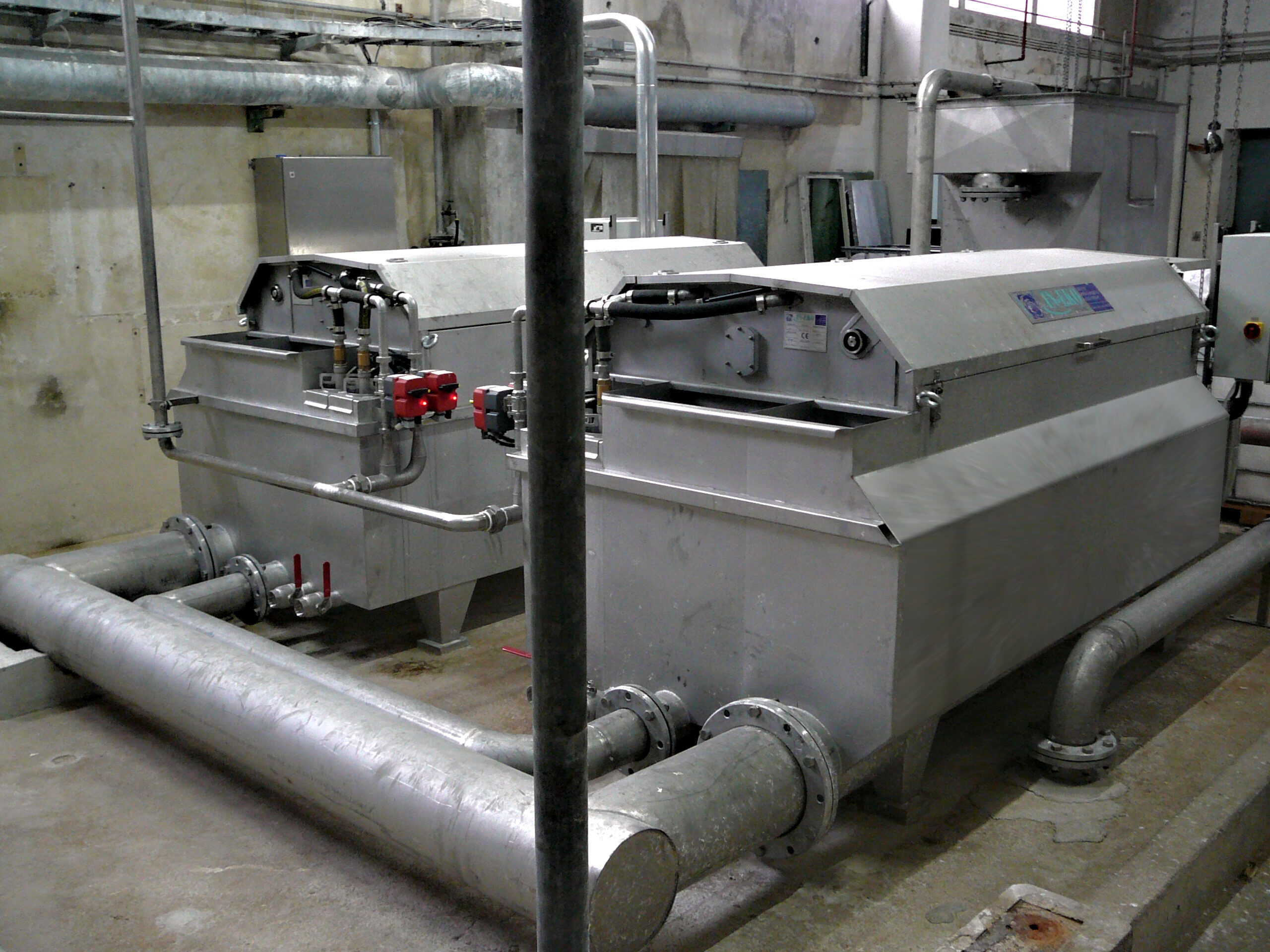

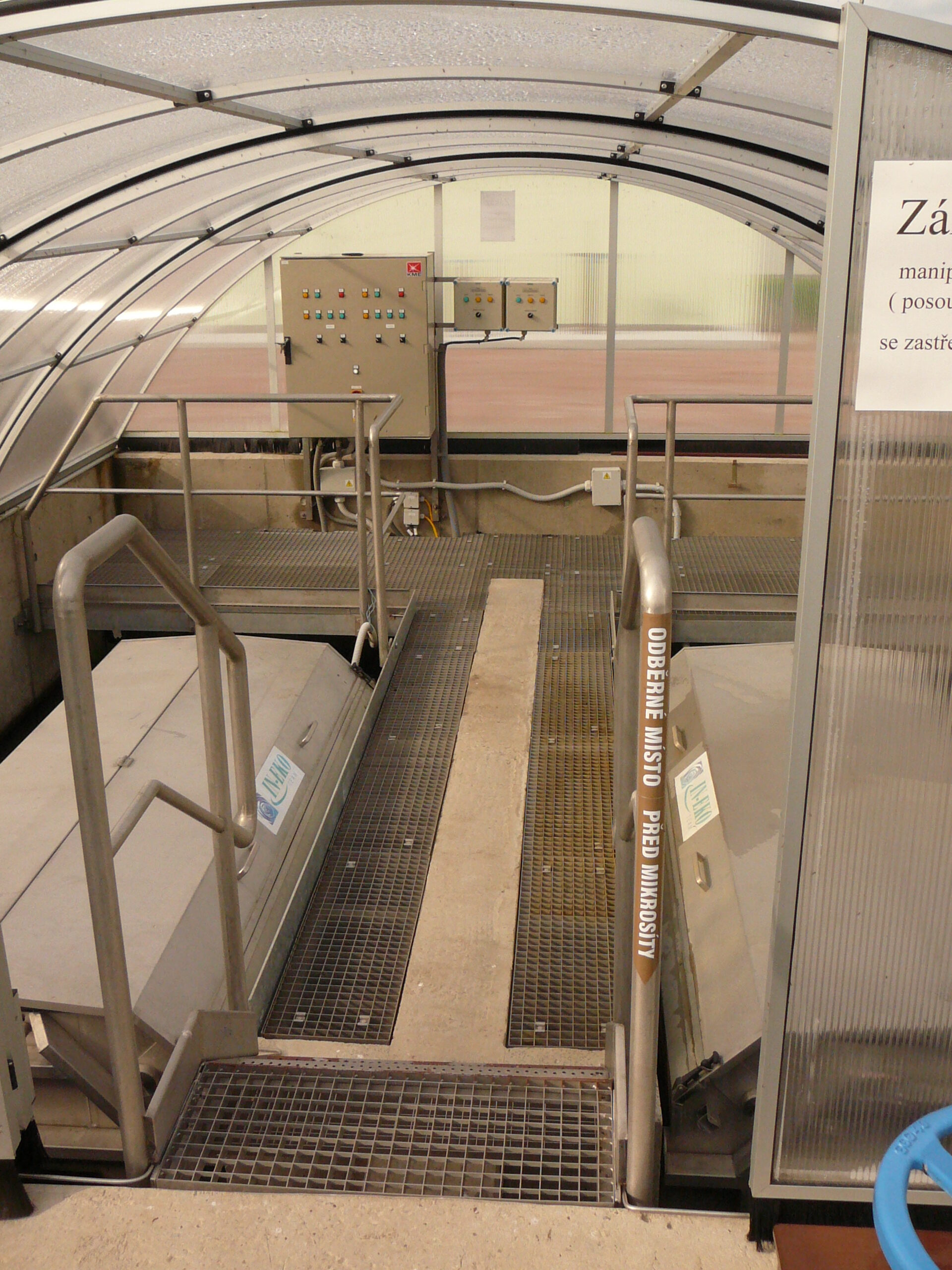

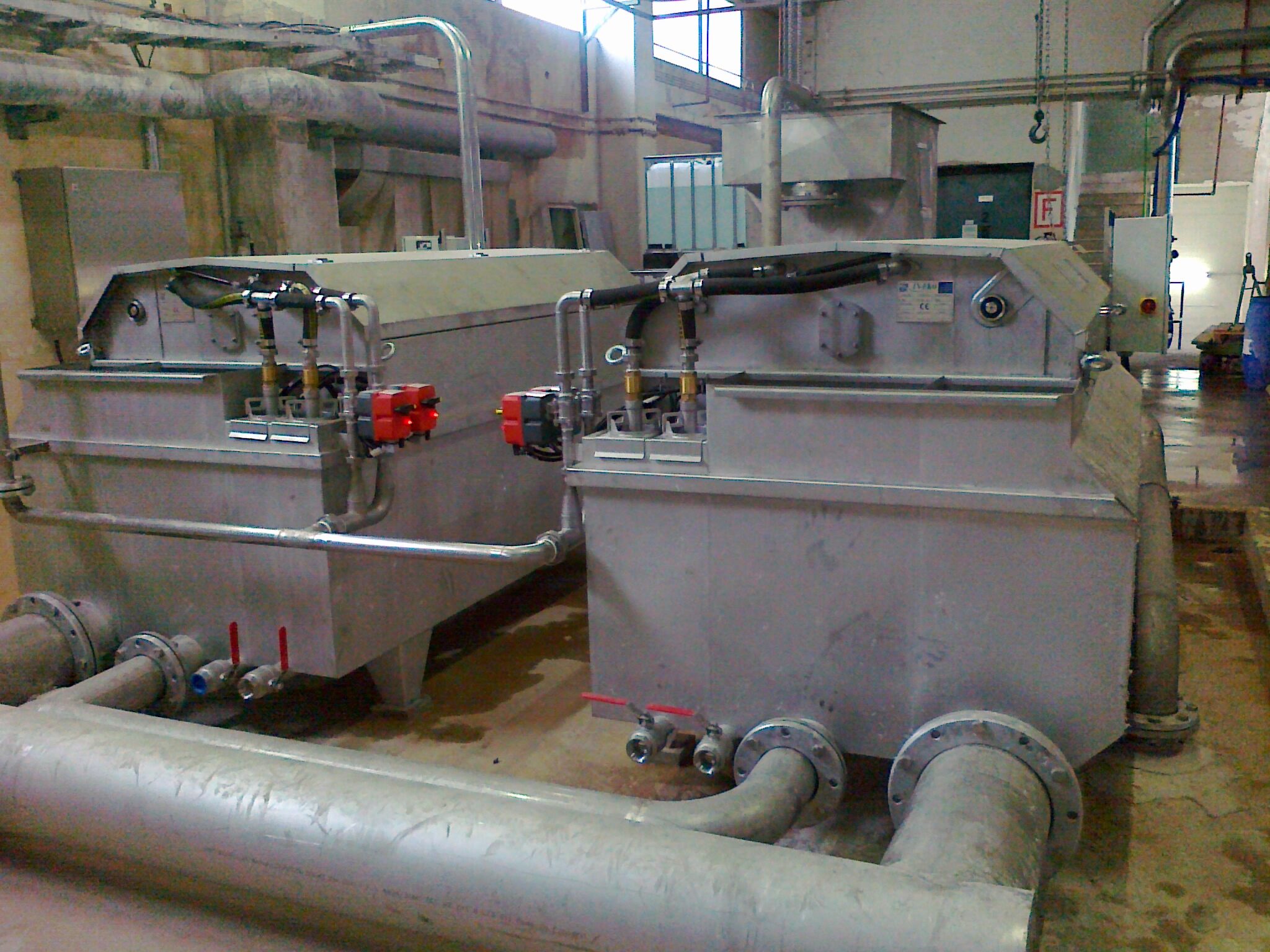

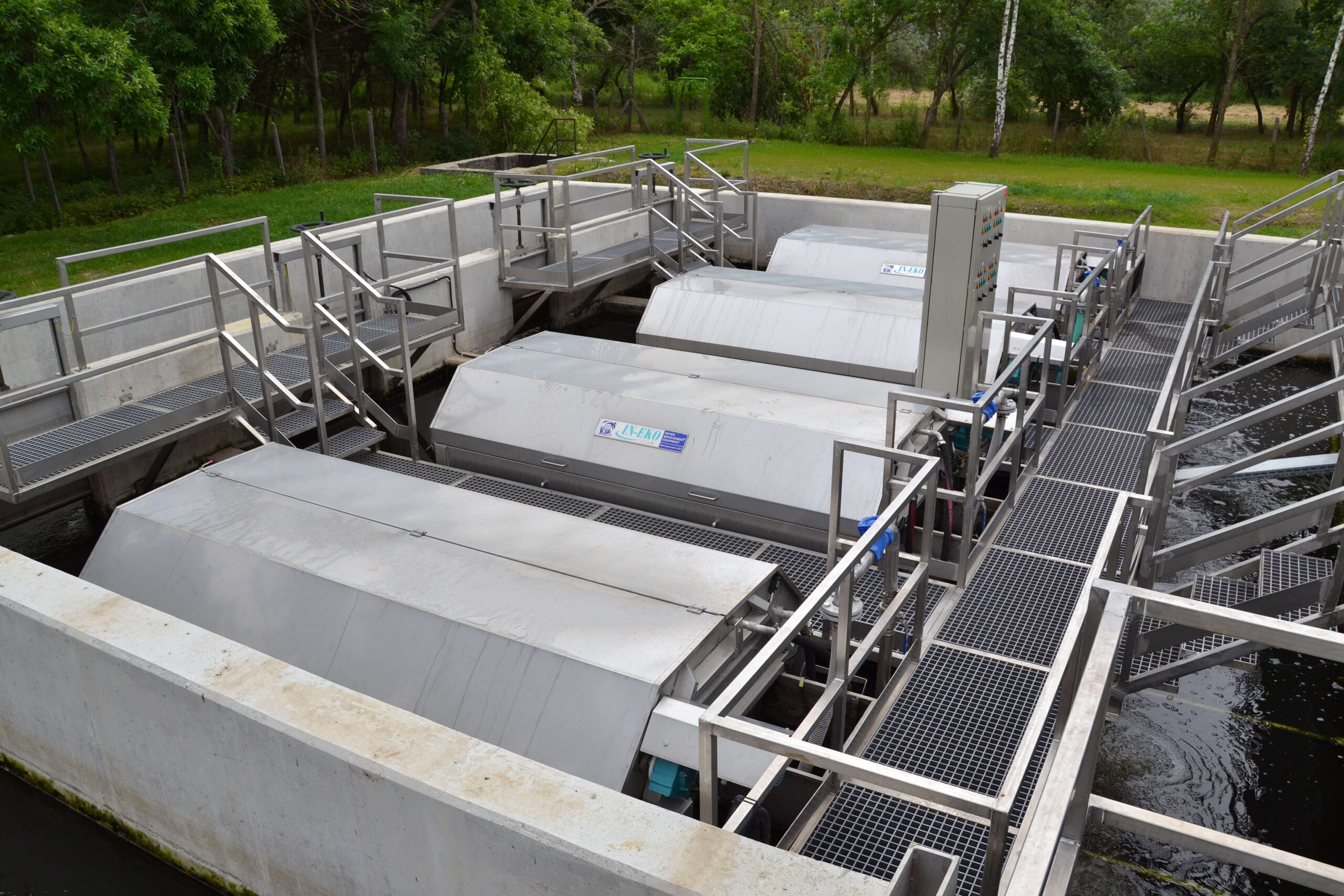

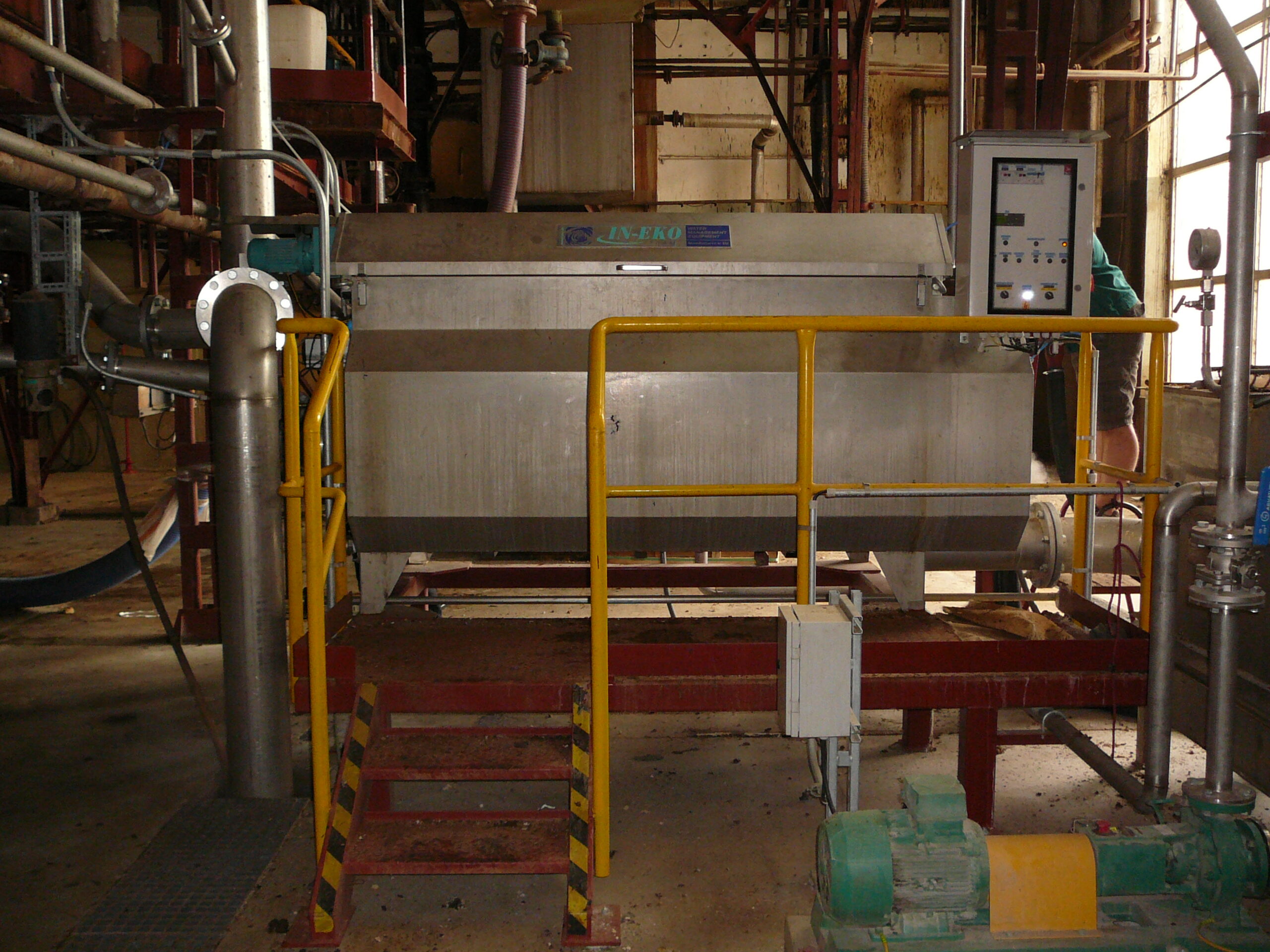

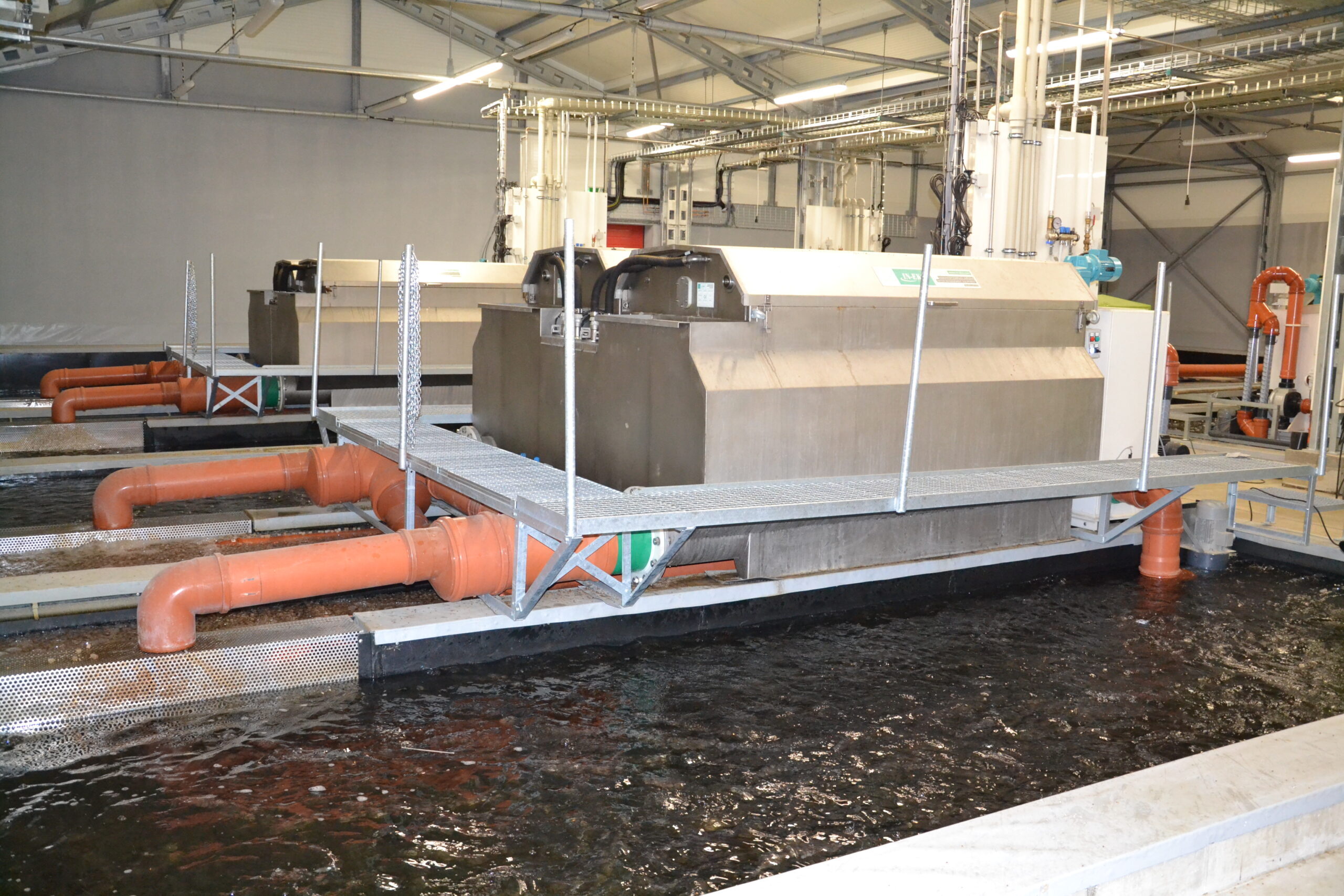

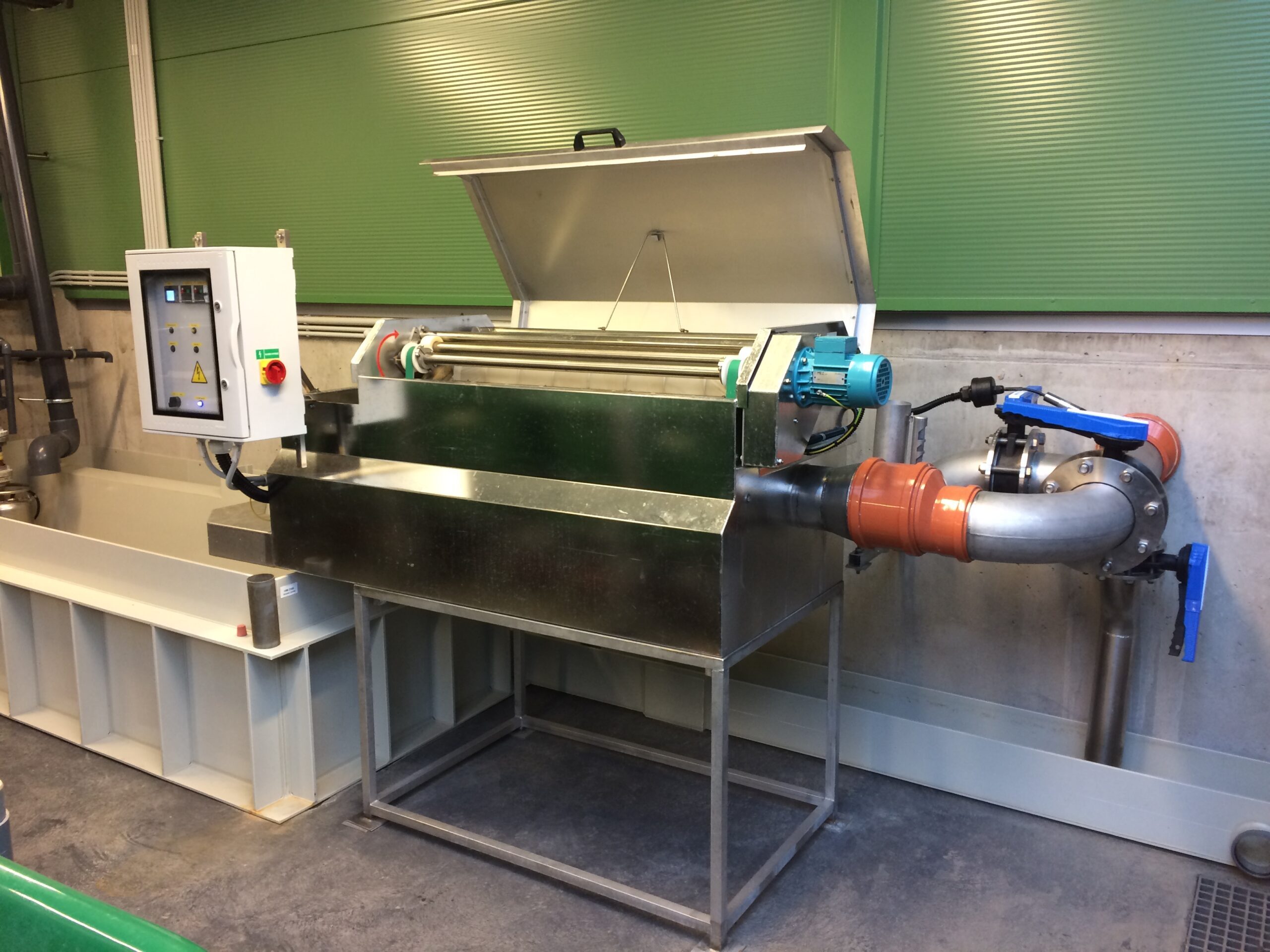

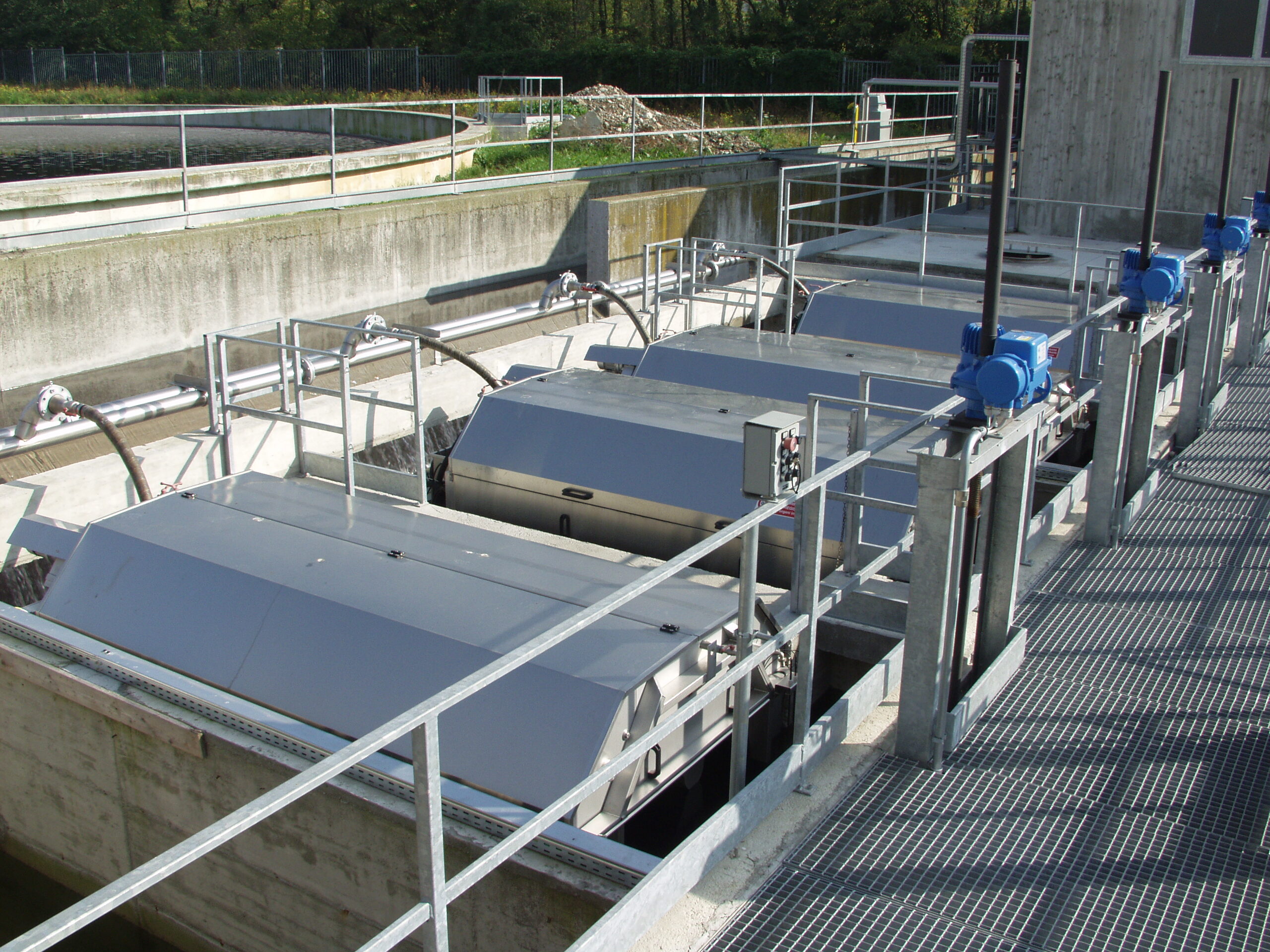

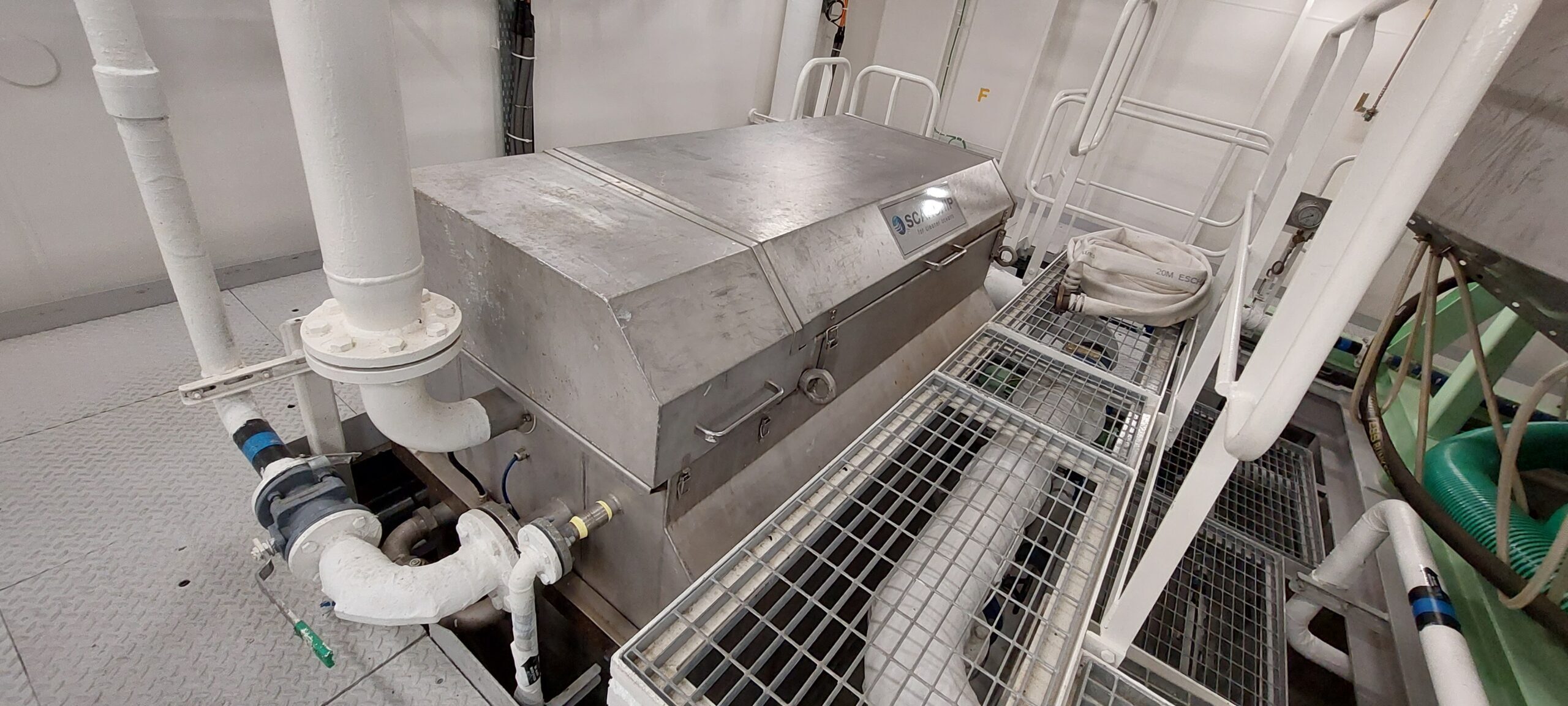

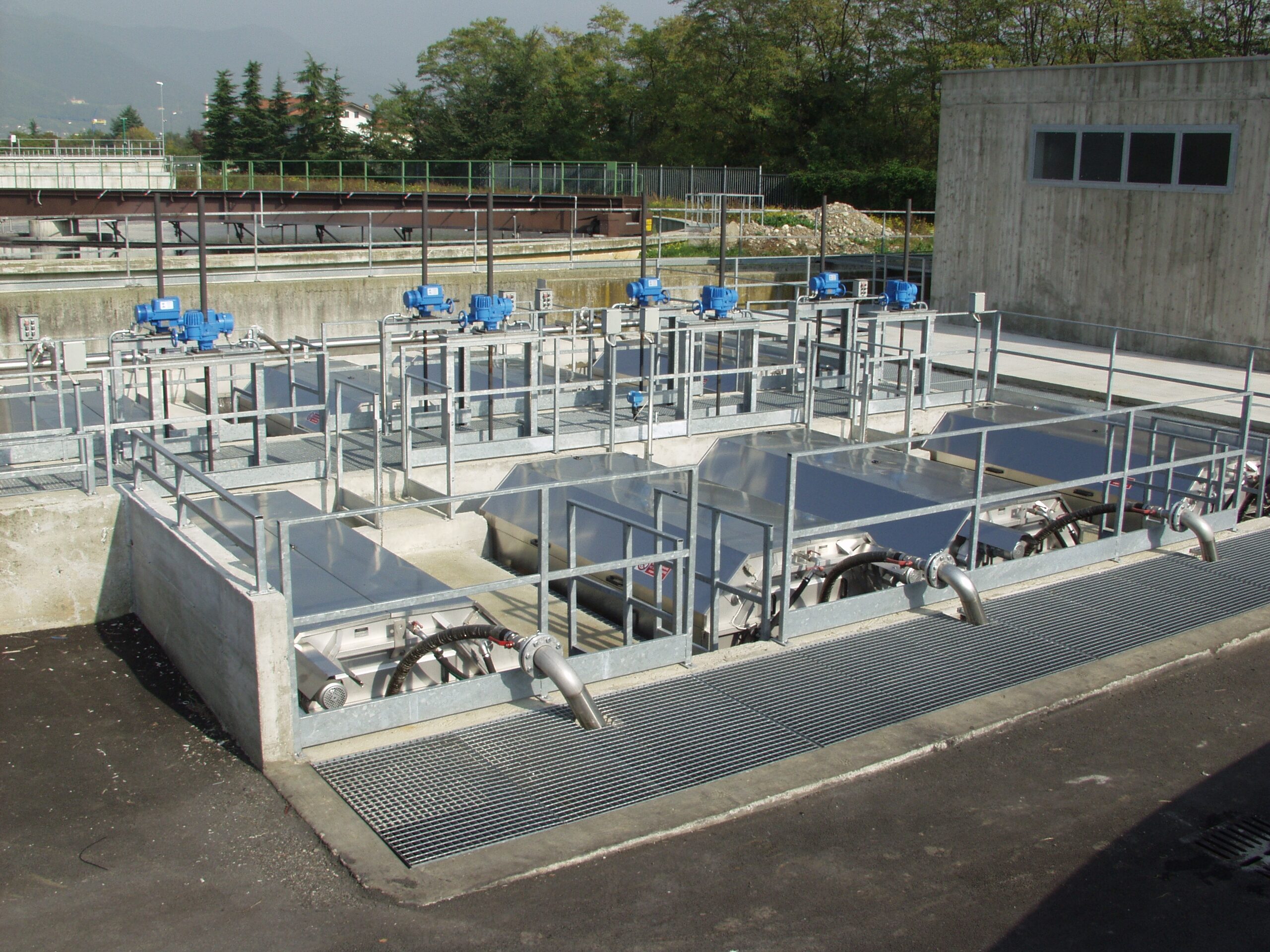

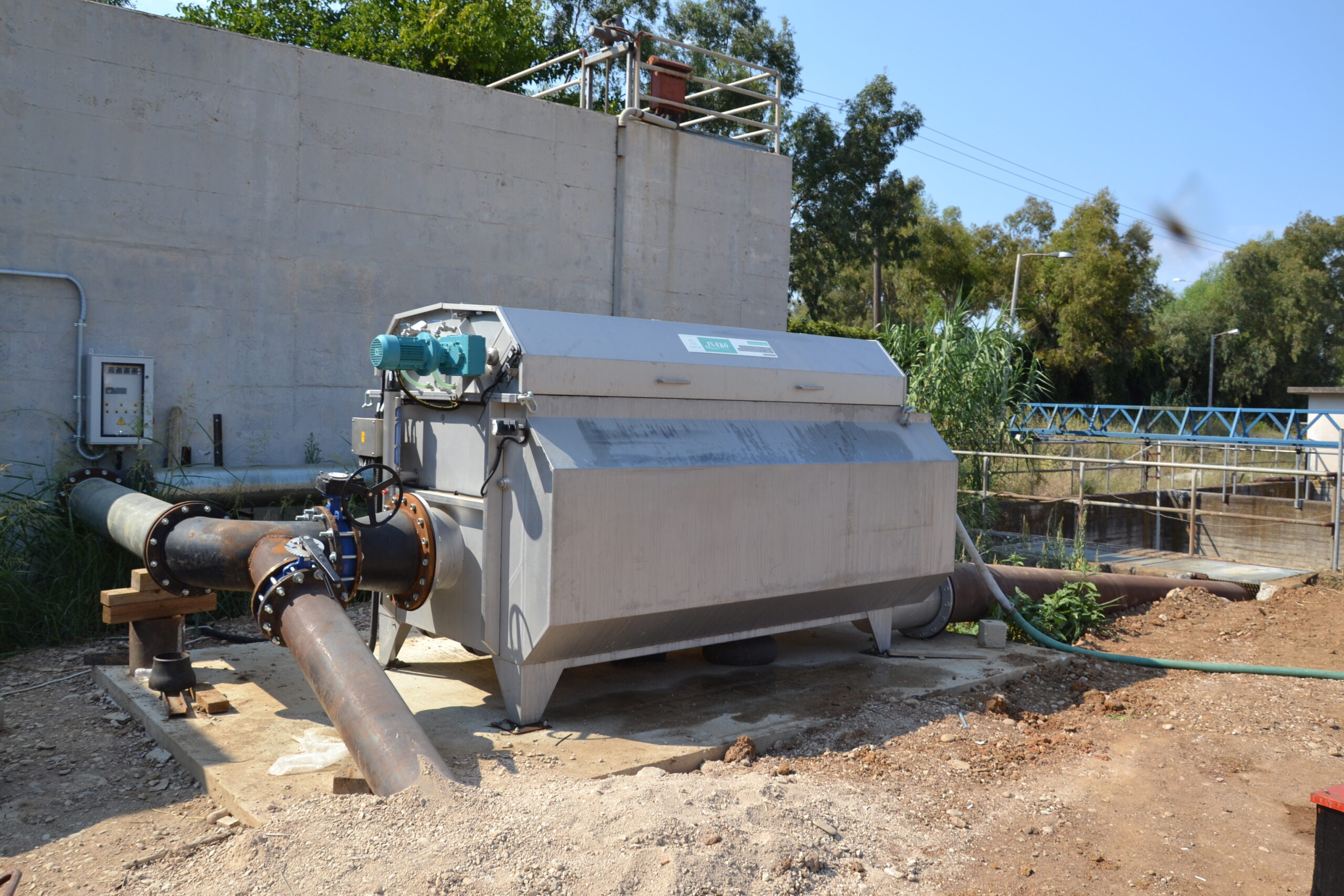

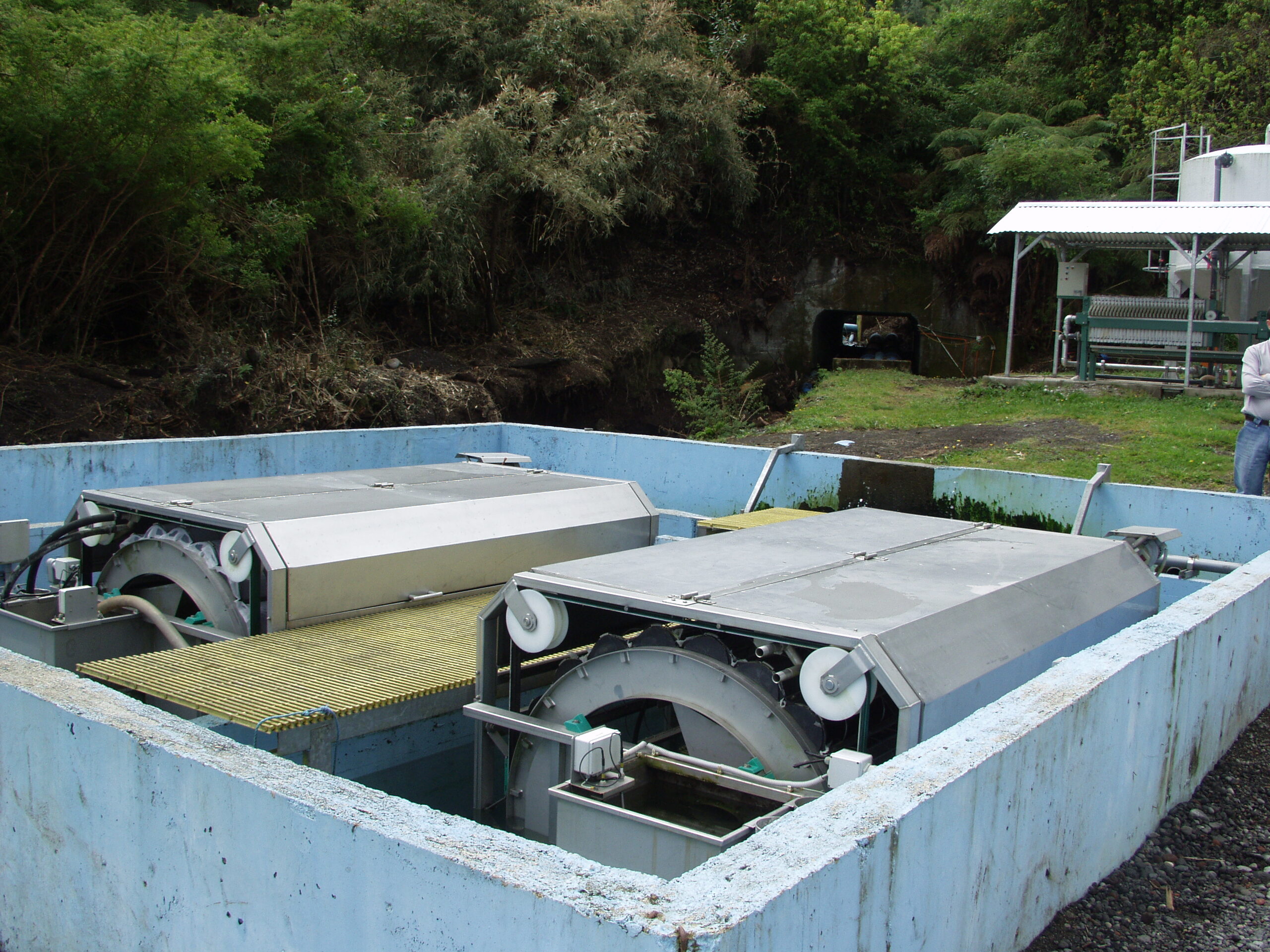

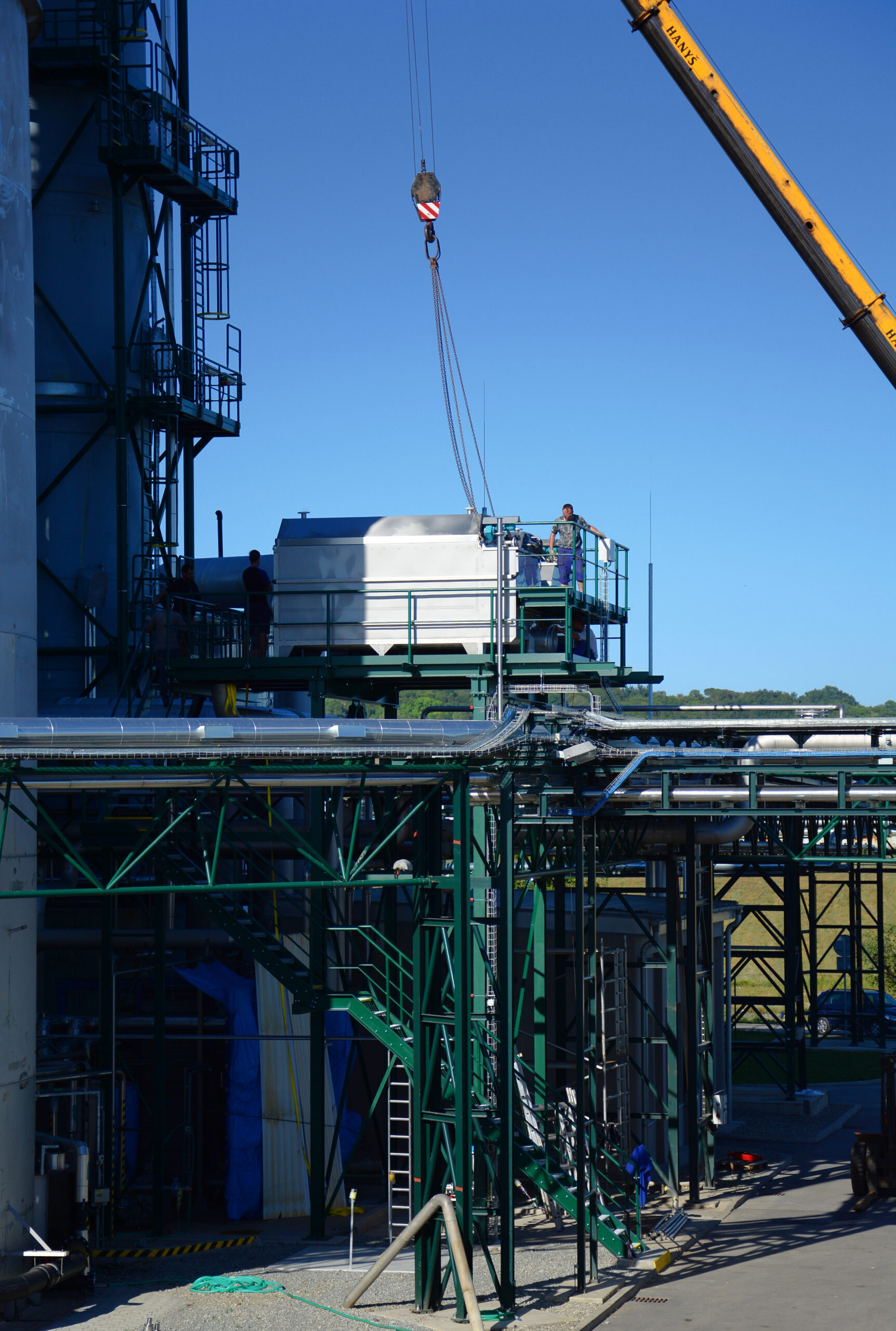

Fotky z aplikací

Filtrační princip

IN → OUT

Jemnost filtrační tkaniny

od 10 µm

Konstrukce

nerezová ocel AISI 304, AISI316L, AISI316Ti, Duplex

Typ tkaniny

PES/nerez

Ovládání

PLC, napojení na SCADA, možnost vzdáleného monitoringu

Průtok

různé průtoky dle velikostních řad (typ 1FB - 6FB)

Režim provozu

nepřetržitá filtrace

Instalace

betonový kanál / ocelová vana

Maximální kapacita filtru

až 300 l/s

Odstranění

NL, redukce BSK a CHSK, redukce fosforu až na 0,1 mg/l

Mikrosítový Bubnový filtr pro komunální, průmyslové a akvakulturní aplikace, a také zaoceánské lodě

Komunální čistírny odpadních vod – filtr je vhodný jako
- třetí stupeň čištění (terciární),
- snižuje CHSK, BSK a NL na odtoku (vhodné pro zpřísňování legislativních limitů),
- pro separaci biomasy při vysokém zatížení (pomáhá stabilizovat provoz při kolísání koncentrace kalu),
- filtraci vody před kvartérními technologiemi (UV, dezinfekce, membrány – naše technologie zvyšuje jejich účinnost a prodlužuje životnost)

Mikrosítové Bubnové filtry se řadí ke klíčovým technologiím na většině ČOV.

Průmyslové provozy – filtr vhodný zejména pro
- potravinářský průmysl (škrob, organické látky, jemné suspendované látky),
- papírenský průmysl (vláknité částice, kašovité frakce),
- textilní průmysl (mikrovlákna, vlákna z praní textilu),
- kovoprůmysl (separace drobných kovových částic z procesních vod),
- elektrárny a teplárny
- gumárenský a farmakologický průmysl

Je ideální všude tam, kde je potřeba opakovatelné dočištění velkého objemu vody.

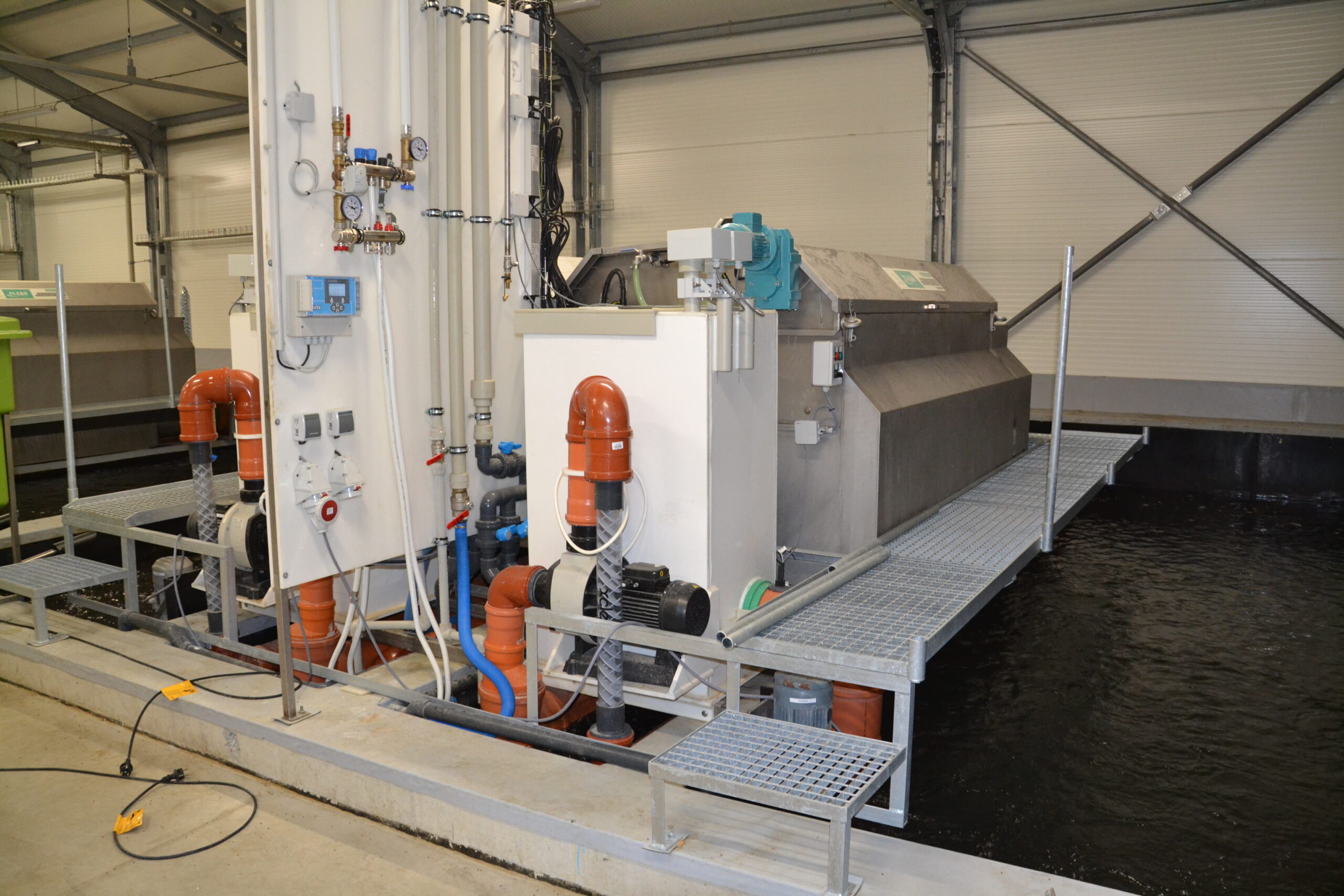

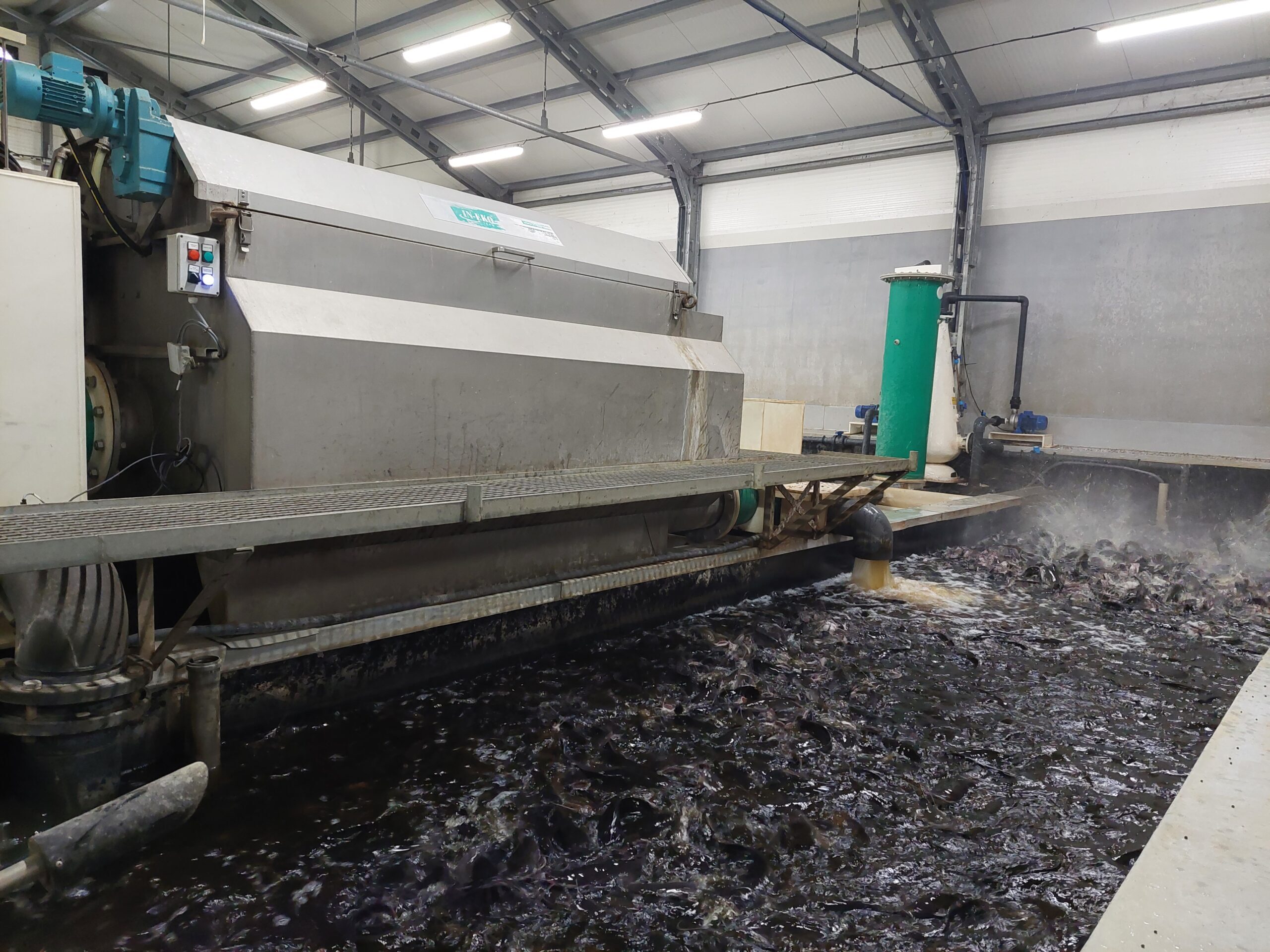

Akvakulturní provozy (RAS – recirkulační systémy) – v akvakultuře patří Mikrosítové Bubnové filtry mezi klíčová zařízení.
- odstraňují jemný sediment, výkaly ryb a zbytky krmiva,
- zajišťují čistou recirkulující vodu, která je zásadní pro zdraví a správný růst ryb,
- stabilizují biologické procesy ve filtračním systému
- pomáhají snížit spotřebu vody a energii v RAS systémech

Technologie dosahuje velmi vysoké účinnosti i při nepřetržitém provozu 24/7.

Aplikace

Naše řešení na míru pro aplikace s vysokými nároky na jemnou filtraci

Mikrosítový Bubnový filtr je ideálním řešením pro terciární dočištění odpadních vod. Jedná se o vůbec první zařízení, které naše společnost začala vyrábět. Během 30 let byl několikrát inovován.

Inovace jsme provedli na základě zkušeností, a také požadavků u různých typů aplikací, čímž jsme docílili toho, že jsou naše filtry vysoce uživatelsky přívětivé.

Tato technologie je ideální všude tam, kde je potřeba maximální čistota vody, provozní spolehlivost a kompaktní řešení, které lze snadno začlenit do nových i existujících prostor.

Jako výrobce filtračních technologií s 30letou zkušeností patříme mezi světové lídry v mikrofiltraci. Naše Mikrosítové Bubnové filtry

vychází z dlouhodobého výzkumu a vývoje,
jsou instalovány v desítkách zemí,
jsou navrženy pro maximální účinnost a životnost,
přinášejí stabilní výsledky v náročných provozních podmínkách

Prémiová kvalita, kterou potvrzují reference z ČOV, průmyslu i akvakultury.

Reference

Výhody řešení IN-EKO TEAM

zvýšení kvality vyčištěné vody na odtoku
odstranění nerozpuštěných látek (NL), redukce BSK a CHSK a redukce fosforu až na 0,1 mg/l
odstranění řas a parazitů
nízký OPEX
nízké investiční náklady
malá prostorová náročnost
vyšší spolehlivost čištění
vysoká odolnost proti opotřebení a poškození
výborné řešení pro průmyslové aplikace
gravitační systém šetří náklady na energie
mimořádně rychlá a snadná výměna CLI-CLO filtračních obloučků
znovuzískání cenných materiálů zpět do procesu šetří vstupní náklady
nízké nároky na údržbu
zařízení je ihned po instalaci připraveno k provozu

Vhodné použití

dočištění odtoku ČOV
předčištění před desinfekcí vody UV zářením
předčištění pitné vody
akvakultura
papírenský průmysl
chladicí vody v průmyslu
nátokové procesní vody a zavlažovací systémy
potravinářský průmysl
znovuzískání cenných materiálů v průmyslových odvětvích

Oplachové trysky

Unikátní konstrukce oplachových trysek zabraňující jejich ucpání.

Variabilita

podle průtoku a látkového zatížení vody filtrem
variabilní umístění
hustota filtrační tkaniny od 10 μm
materiál filtrační tkaniny PES, PA, nerez
odvod kalu gravitačně nebo čerpadlem
interní nebo externí ostřik pro čištění tkaniny

Volitelné modifikace

automatické otevírání/zavírání krytu
UV lampa
chemické čištění (CIP)
zateplení a vyhřívání

Chytřejší provoz díky inovacím

Ve spolupráci s partnery vyvíjíme řešení, která omezují dopad na životní prostředí – od energeticky úsporných komponent až po digitalizaci provozu a dálkový monitoring zařízení.

Udržitelnost jako základ

Od návrhu až po provoz jsou naše technologie navrženy tak, aby šetřily zdroje, energii i prostor. Nejde o módní trend – udržitelnost je přirozenou součástí každého zařízení, které vyvíjíme.

Naším cílem je zajistit čistou vodu pro budoucí generace.

Technology hub

Proč IN-EKO TEAM?

IN-EKO TEAM je česká technologická společnost s vlastním vývojovým a výzkumným oddělením, a také vlastní výrobou. Navrhujeme, vyrábíme a dodáváme špičková zařízení pro čištění odpadních vod – od komunálních čistíren odpadních vod, přes průmyslové provozy až po akvakulturu.

Naše zařízení jsou vyráběna z vysoce kvalitní nerezové oceli a jsou instalována ve více než 80 zemích světa. Díky dlouholetému know-how, patentovaným řešením a preciznímu zpracování nabízíme partnerům jistotu v podobě efektivního zařízení s dlouhou životností, a také následnou servisní a obchodní podporu.

Jsme pro Vás partnerem od prvotního návrhu, přes uvedení do provozu až po následné servisní prohlídky.

O nás

Komunální ČOV

Průmyslové provozy

Akvakultura

Zaoceánské lodě

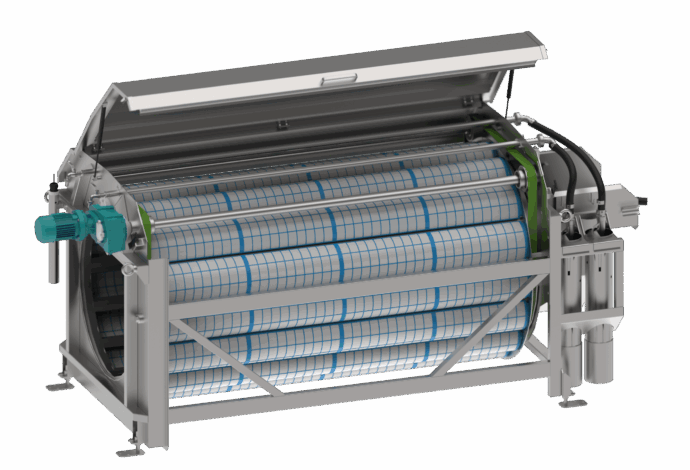

Jak Mikrosítový Bubnový filtr funguje?

Znečištěná voda proudí gravitačně do bubnu, který je vybaven filtračními obloučky CLI-CLO. Buben filtru je na počátku filtračního cyklu v klidové pozici – netočí se. Nerozpuštěné látky jsou zachytávány na vnitřních stranách CLI-CLO obloučků pokrytých filtrační tkaninou. Postupným zachytáváním částic se průtok vody tkaninou zmenšuje a dochází k pozvolnému navyšování hladiny uvnitř bubnu. Při aktivaci hladinové sondy se začne buben otáčet a zároveň je započat jeho oplach. Pomocí vysokotlakého oplachu jsou částice dopraveny do kalového žlabu. Hladina vody následně klesne, průtok je opět na svém maximu při minimální hladině.

Filtrační cyklus se opakuje. Filtrace probíhá kontinuálně bez přerušení.

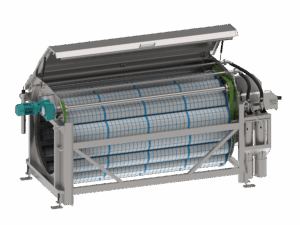

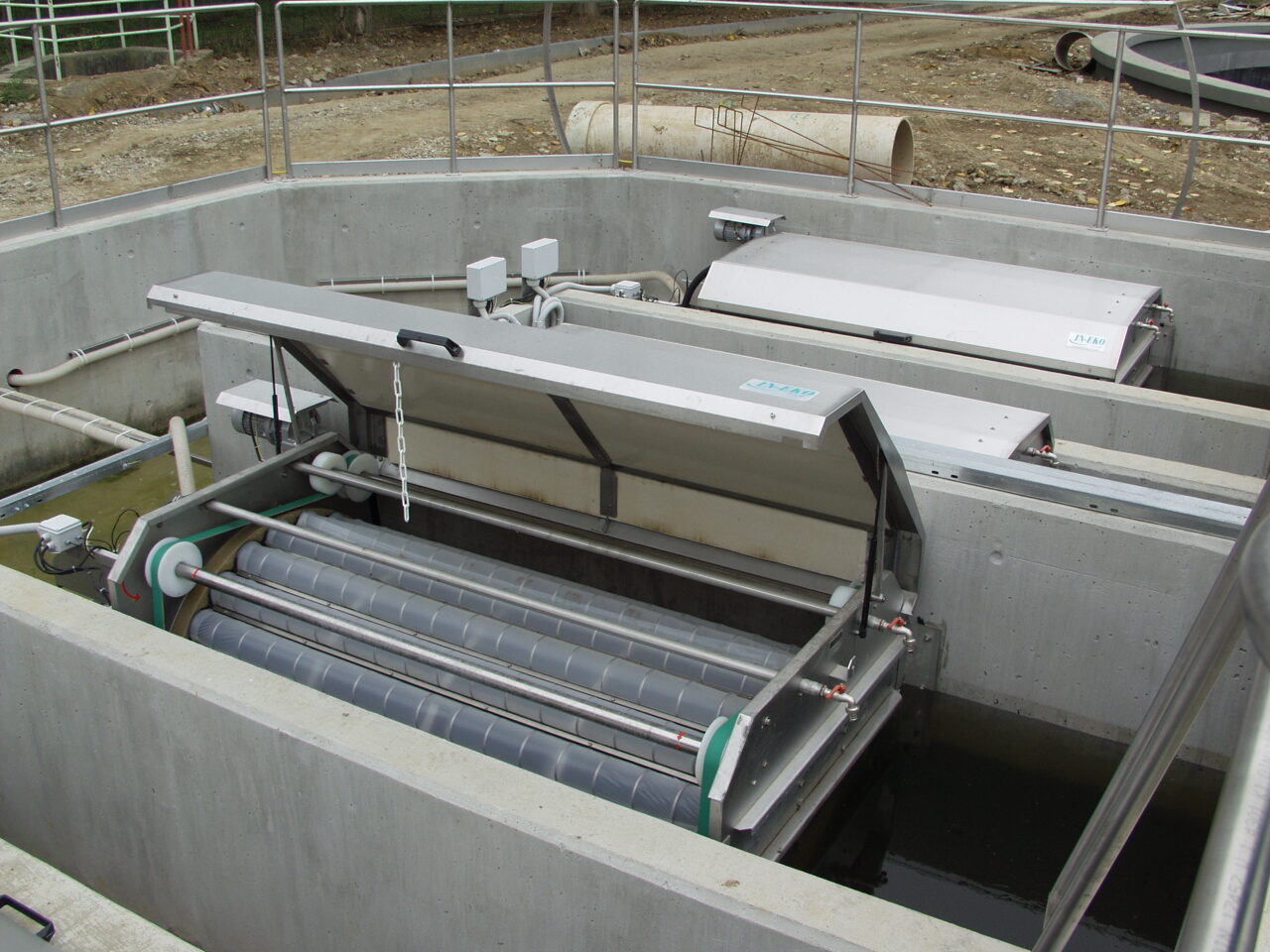

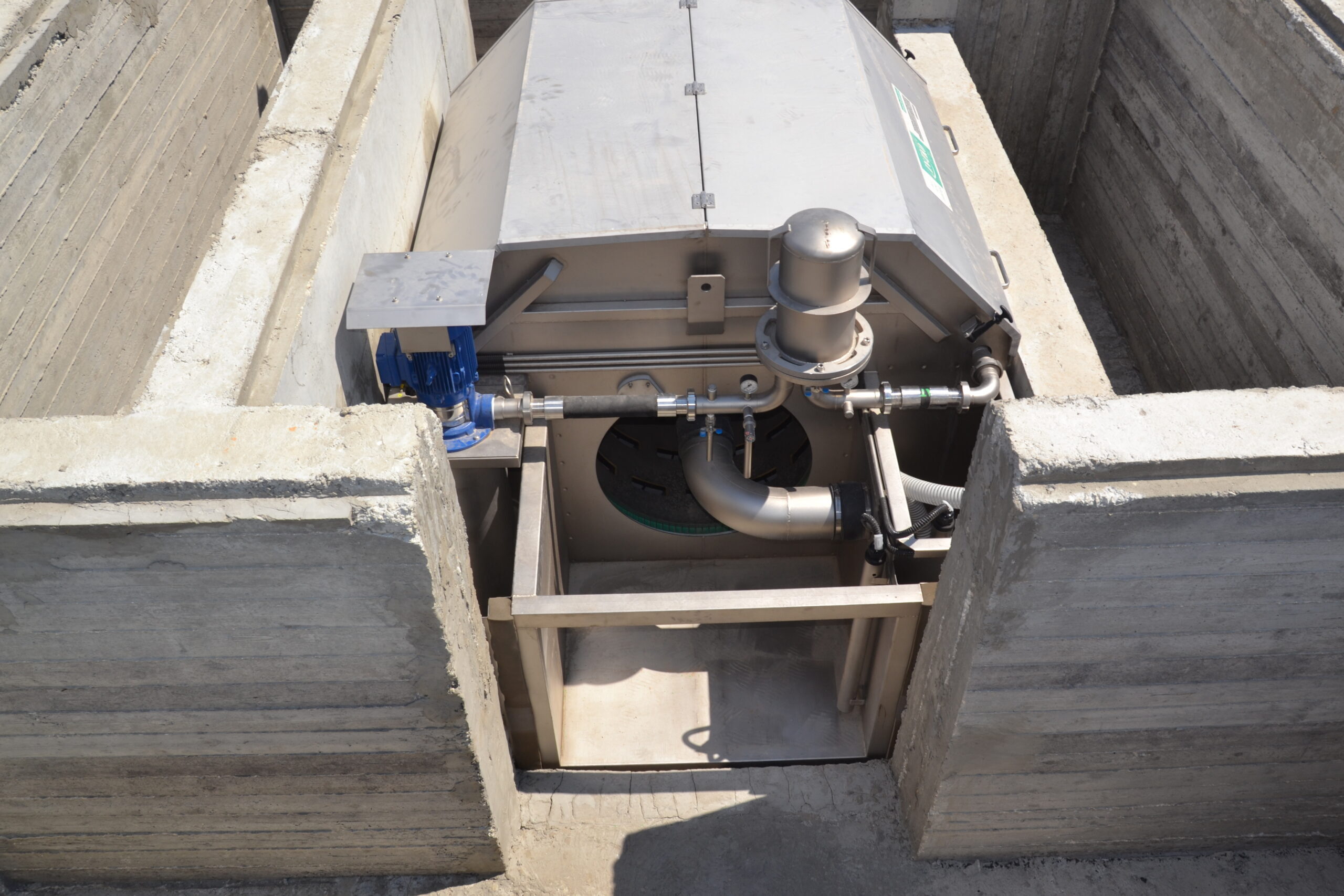

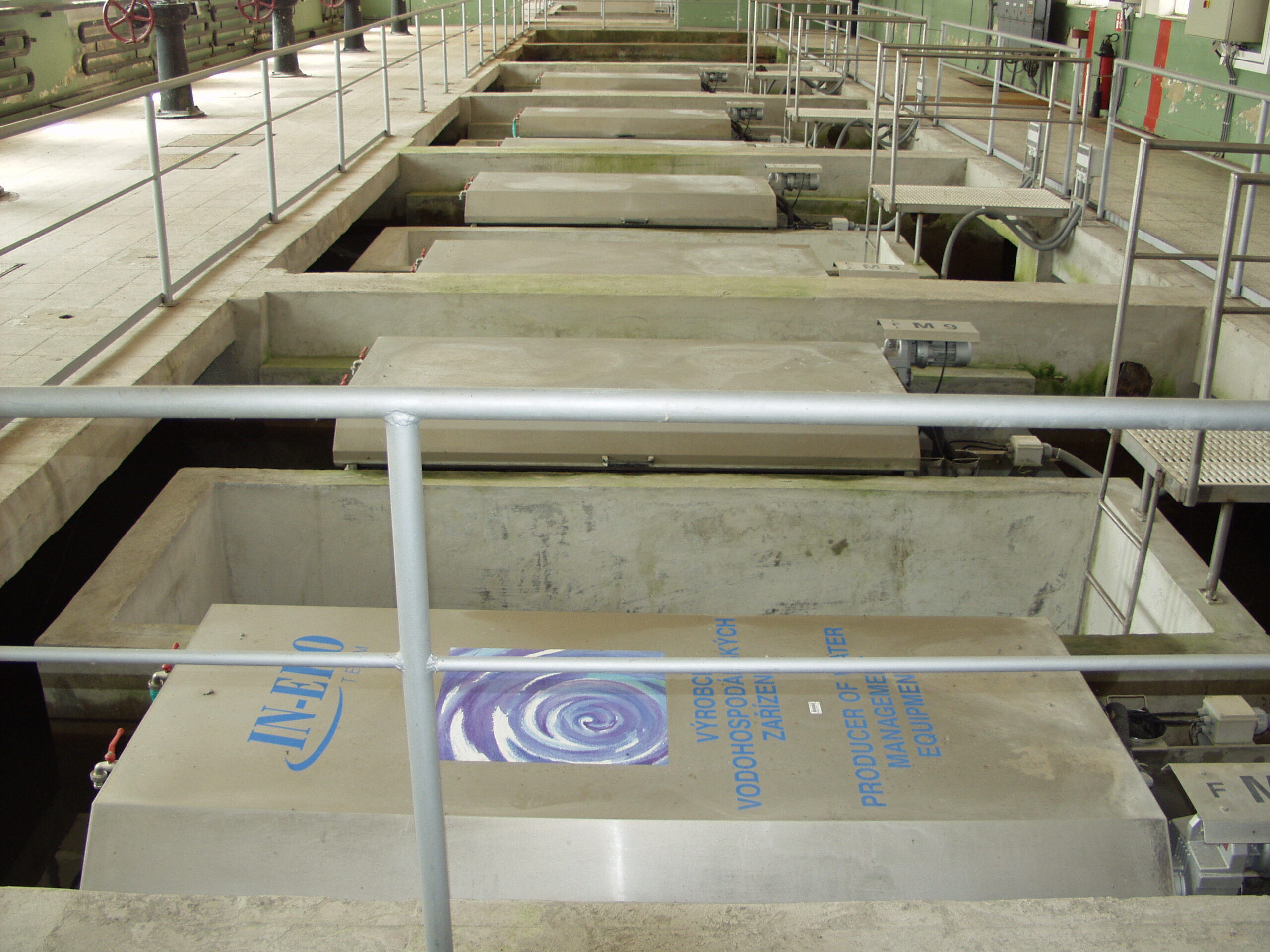

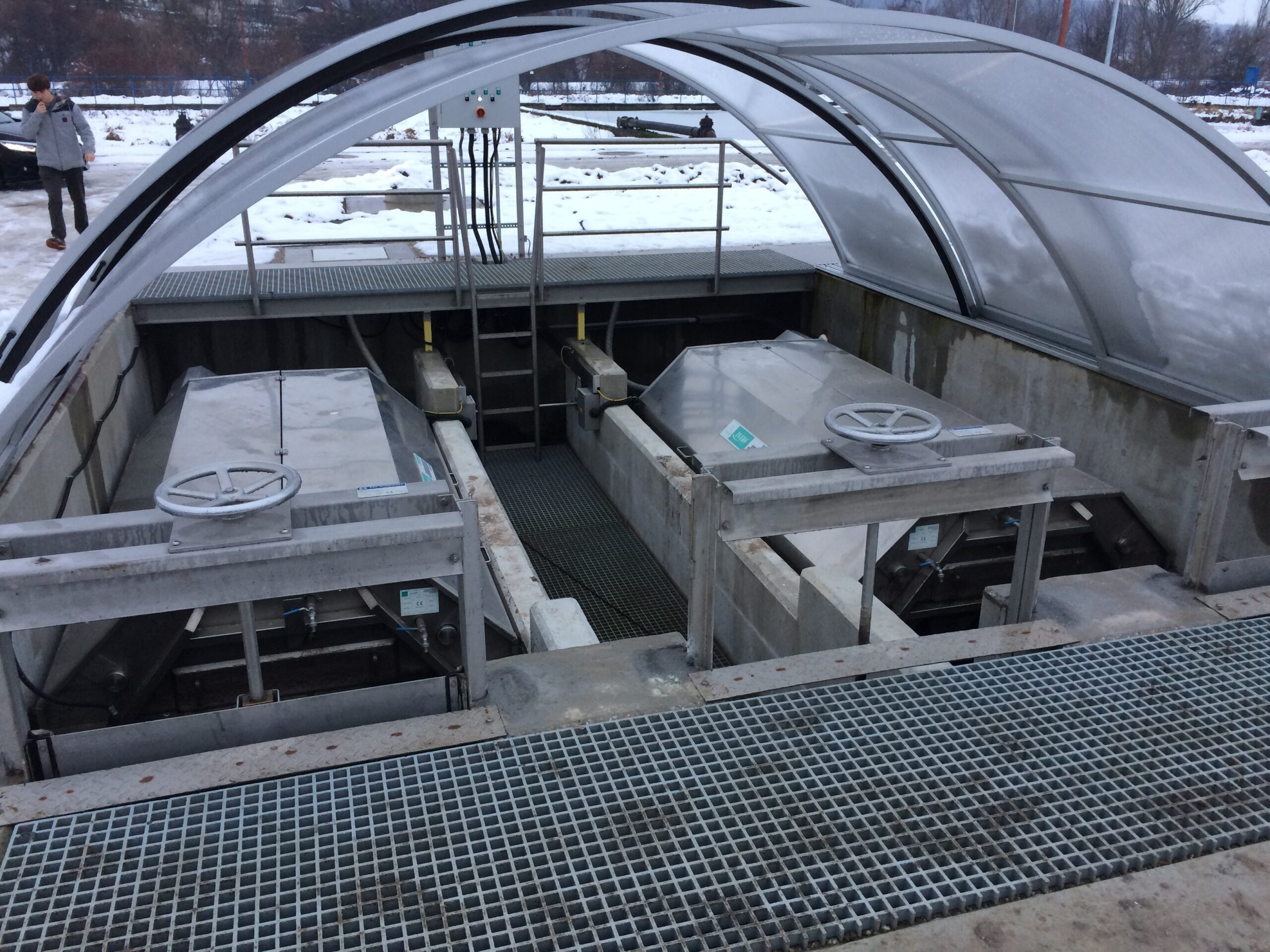

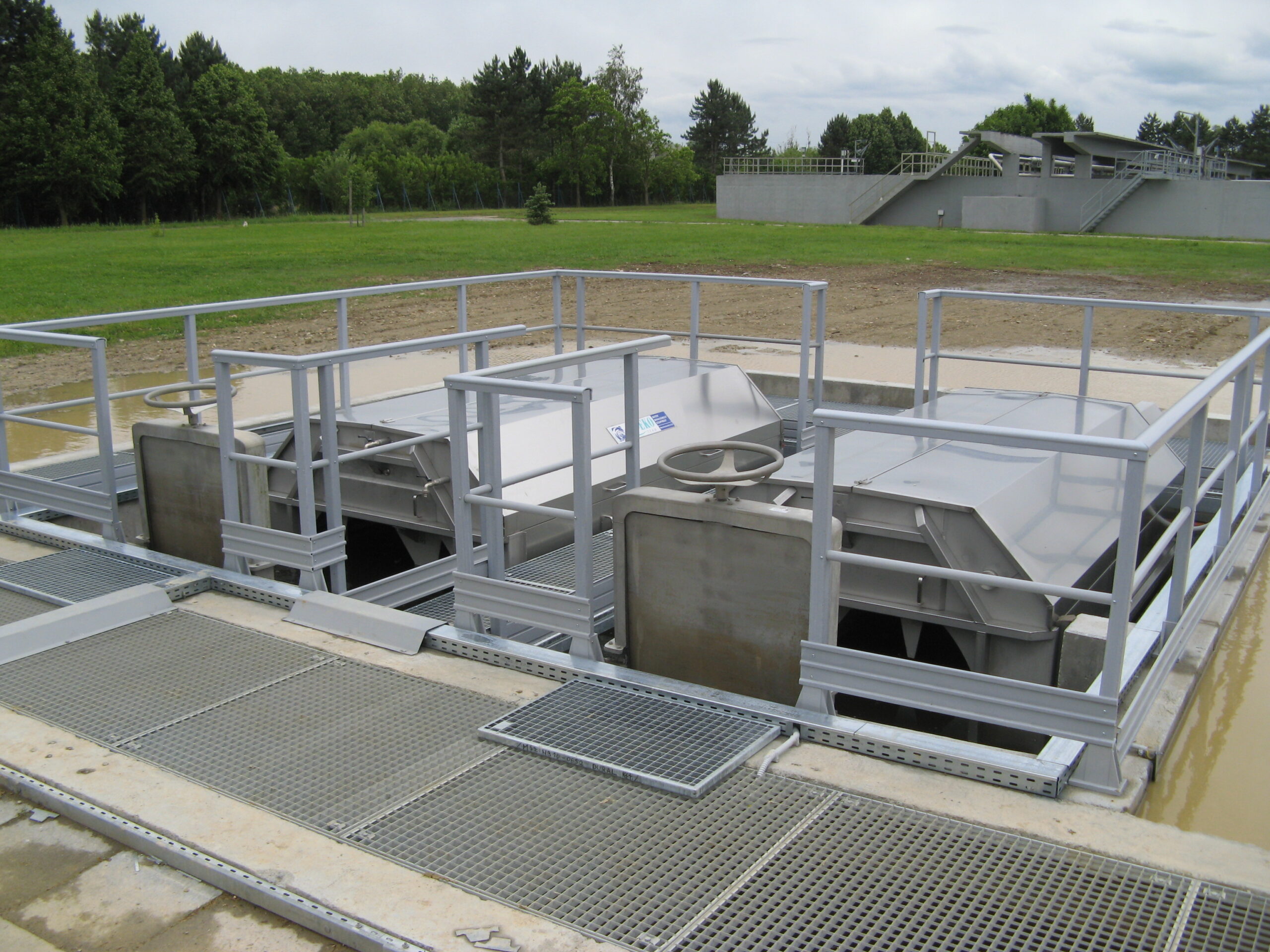

BETONOVÝ KANÁL FBB

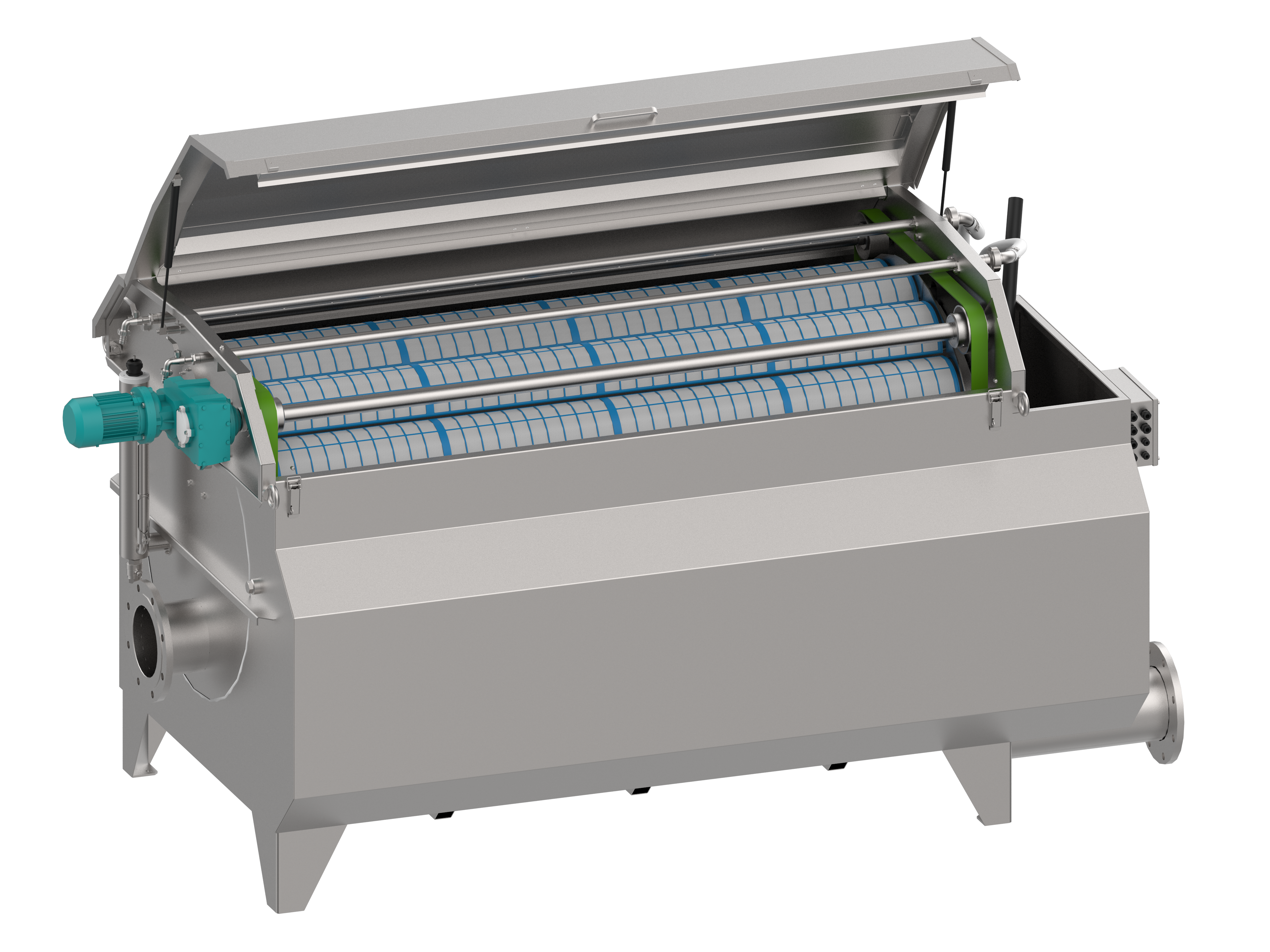

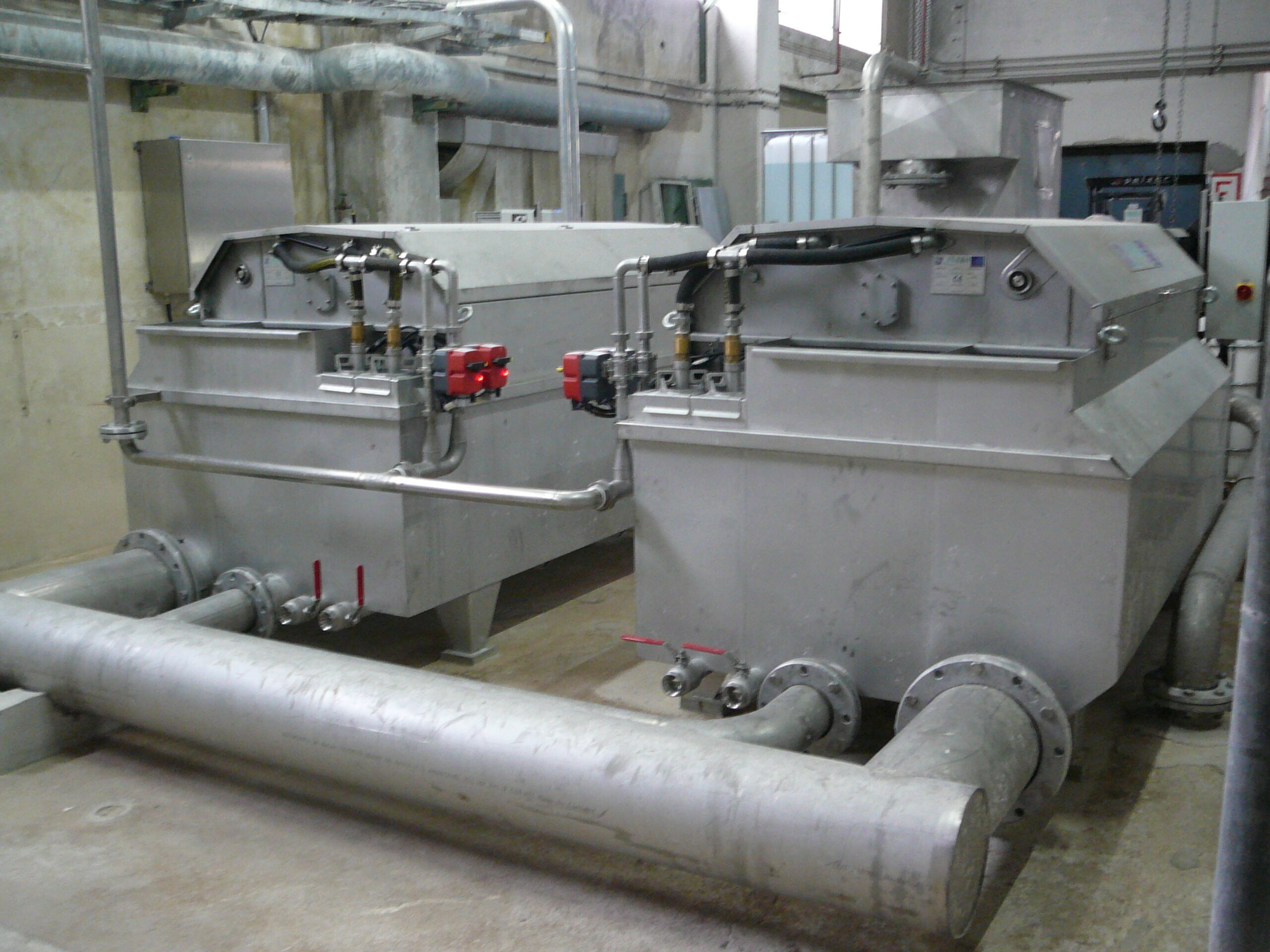

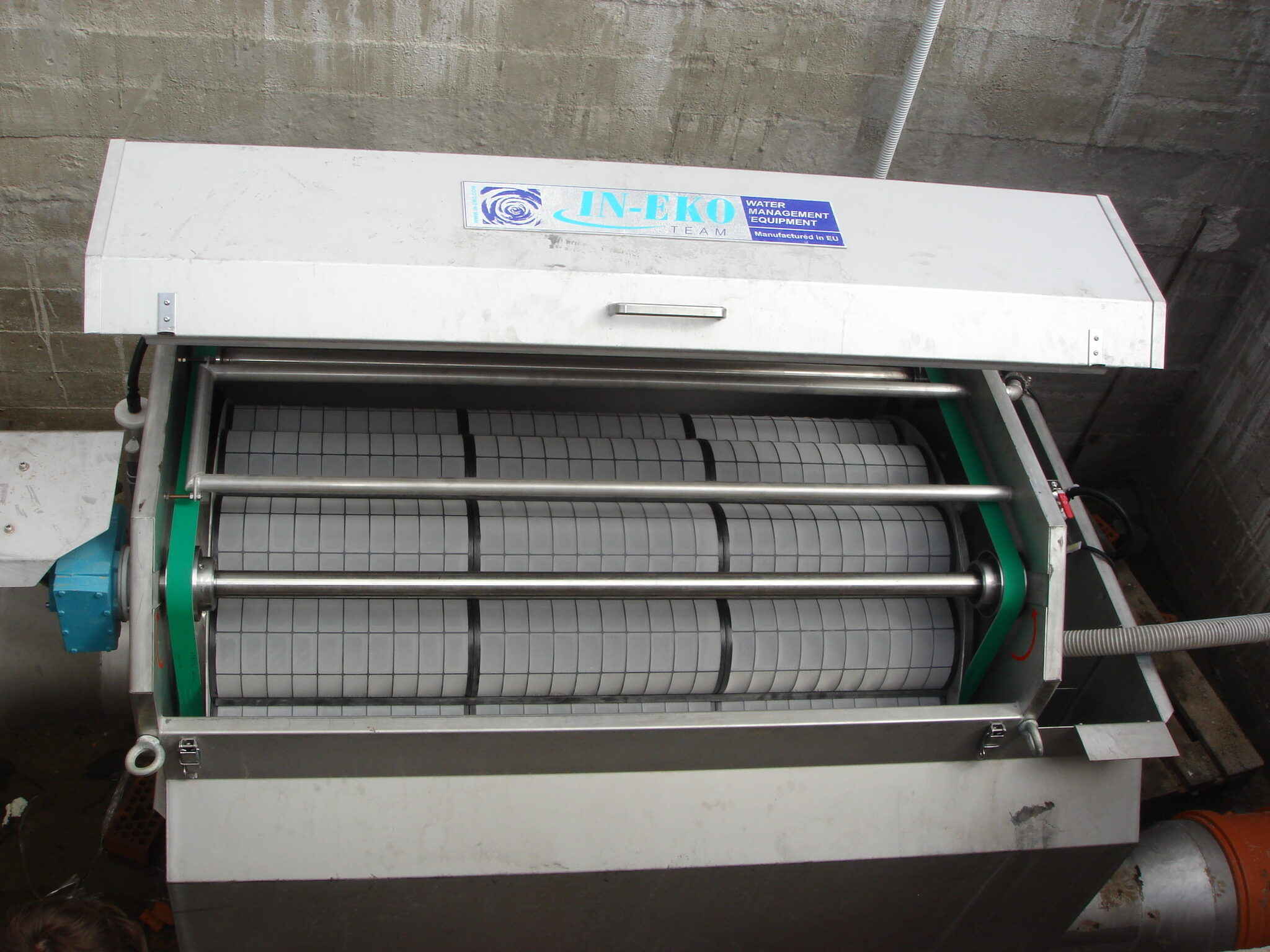

NEREZOVÁ VANA FDO

"CLI-CLO" filtrační obloučky

Jedná se o patentovaný systém bez nutnosti upevnění šrouby. Filtrační obloučky stačí jen „nakliknout“.

Principem je jednotná nosná mřížka s různou filtrační tkaninou pro všechny velikosti filtrů.

Montáž filtrační mřížky lze uskutečnit velmi rychle, ušetříte tedy čas na údržbu a náklady za náhradní šrouby ve srovnání s jinými systémy.

Všechna těsnění jsou integrována do filtračního obloučku a společně s filtrační tkaninou tvoří jeden celek.

Jednotlivé filtrační obloučky jsou vyrobeny z odolného plastu ABS a prověřené filtrační tkaniny.

Čistá voda není náhoda.
Je to technologie.

Komunál Průmysl Akvakultura

Nečistota Technologie Produkty

Nečistota

Odstranění mikropolutantů a farmak – kvartérní čištění

Technologie

Produkty

Najít správný stroj

Mikrosítový Bubnový filtr

Čistá voda není náhoda. Je to technologie.

Případová studie / reference

Mikrosítové Bubnové filtry jako nejlepší řešení pro odstraňování jemných vláken z odpadních vod v jedné z největších papíren v Malajsii
