„CLEVER“ Diskový filtr

Vysoce účinná filtrace s minimálními provozními náklady Mikrofiltrace a filtrace

„CLEVER“ Diskový filtr je efektivní zařízení určené pro filtraci velkých průtoků.

Díky robustní konstrukci a velké filtrační ploše je ideální pro provozy, které vyžadují stabilní kvalitu vody na odtoku i při vysokém hydraulickém a látkovém zatížení.

Filtr odstraňuje NL, redukuje fosfor až na 0,1 mg/l, redukuje BSK a CHSK, a také odstraňuje vajíčka parazitů, řas a mikropolutantů.

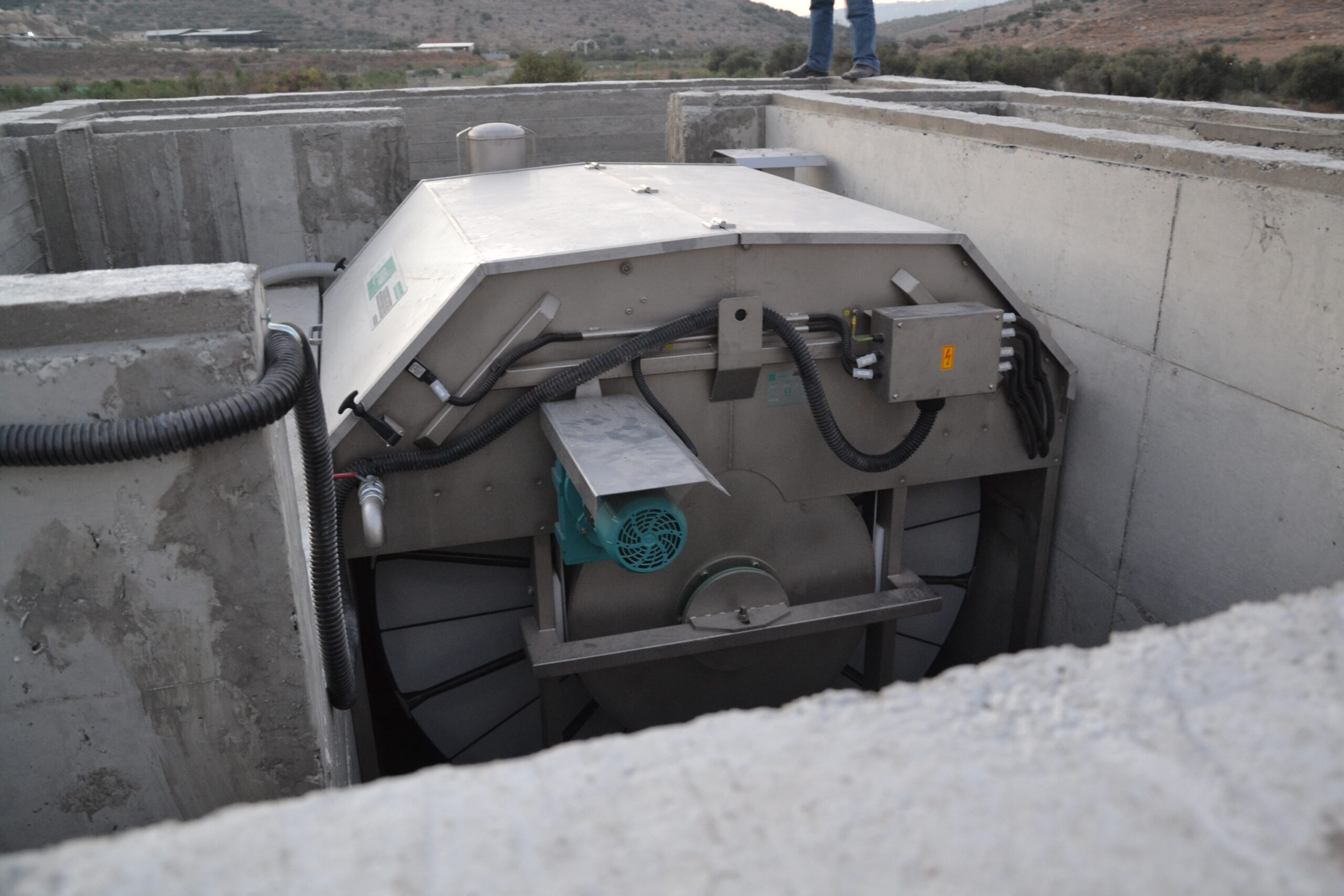

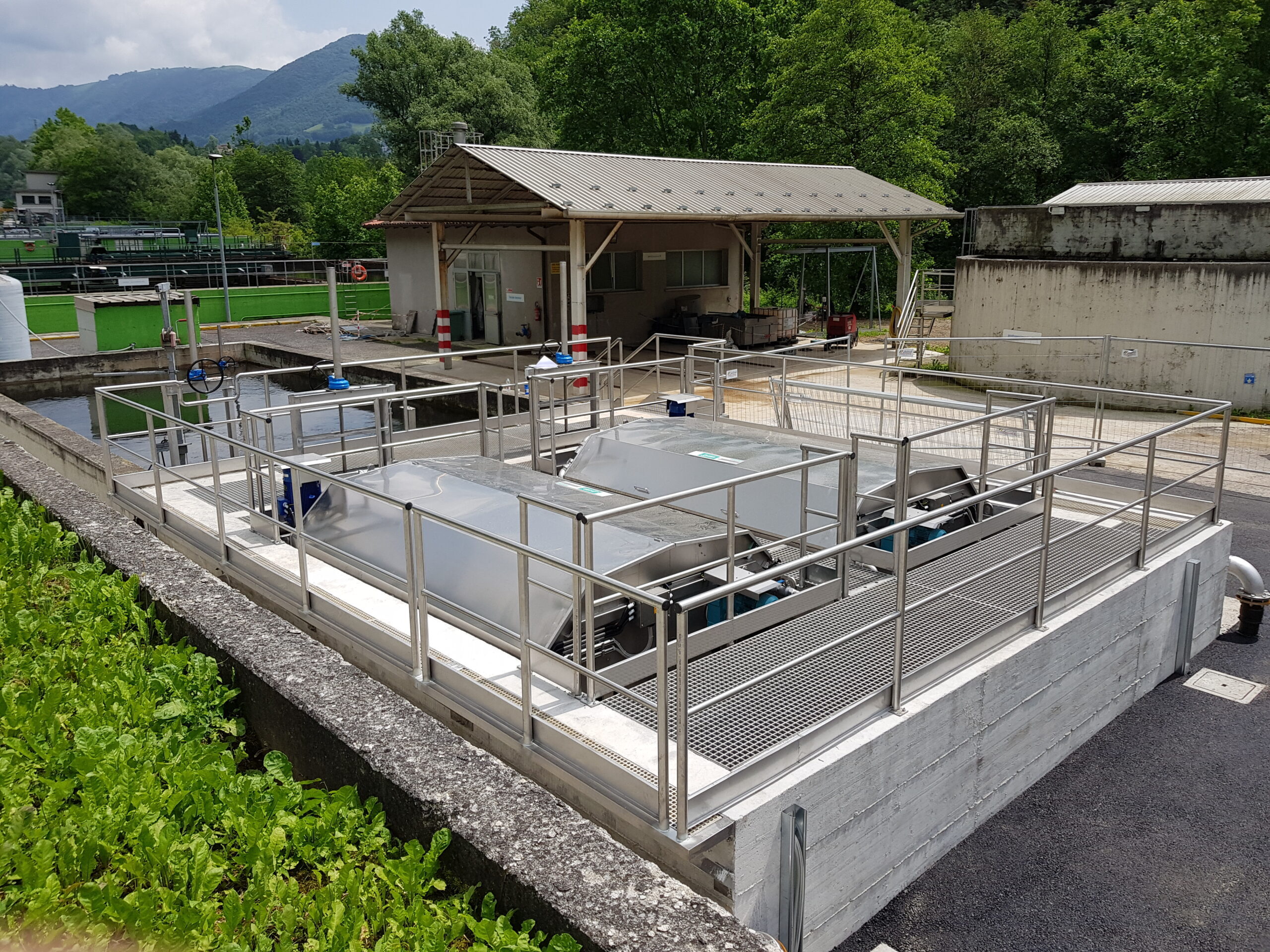

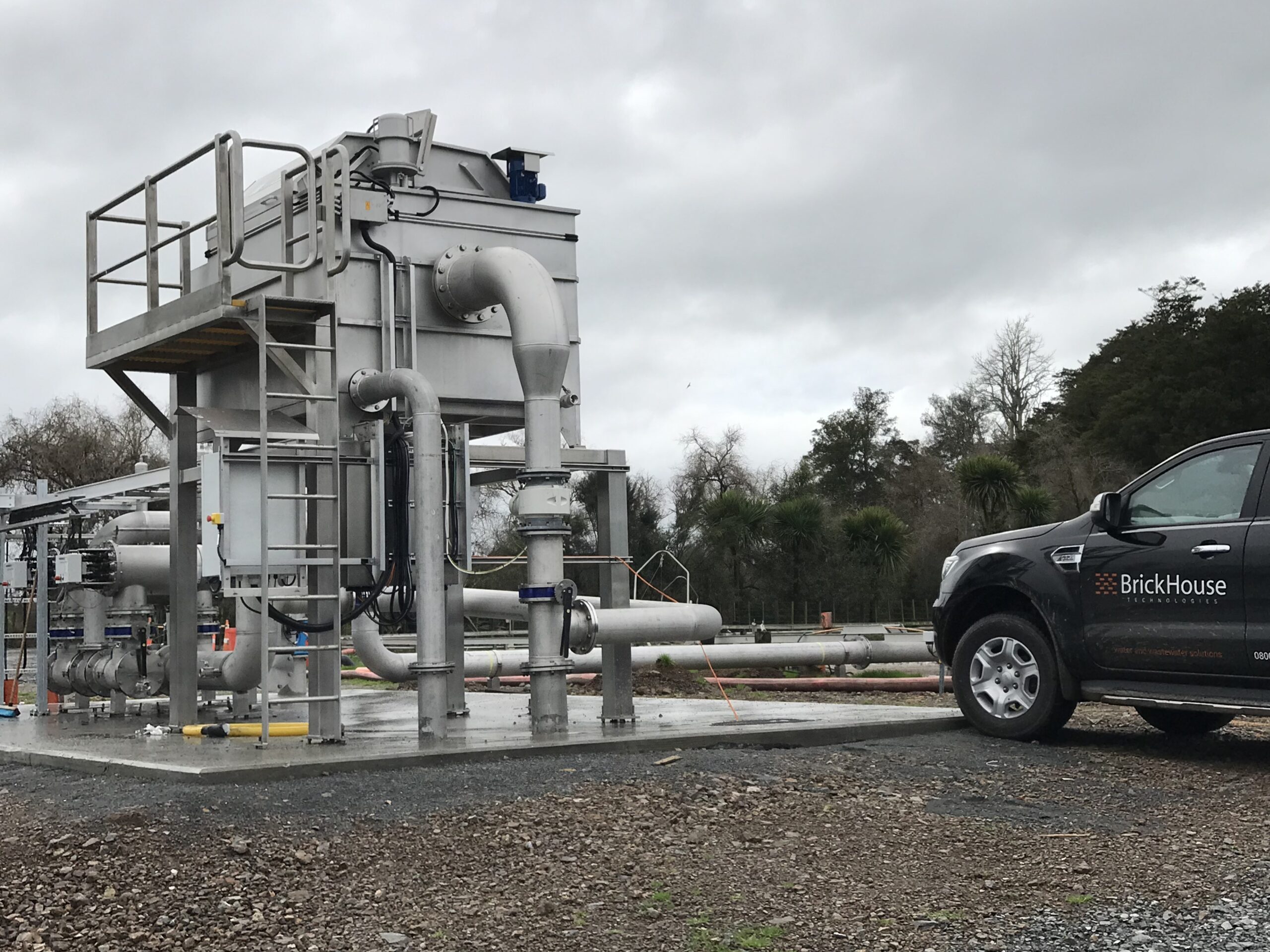

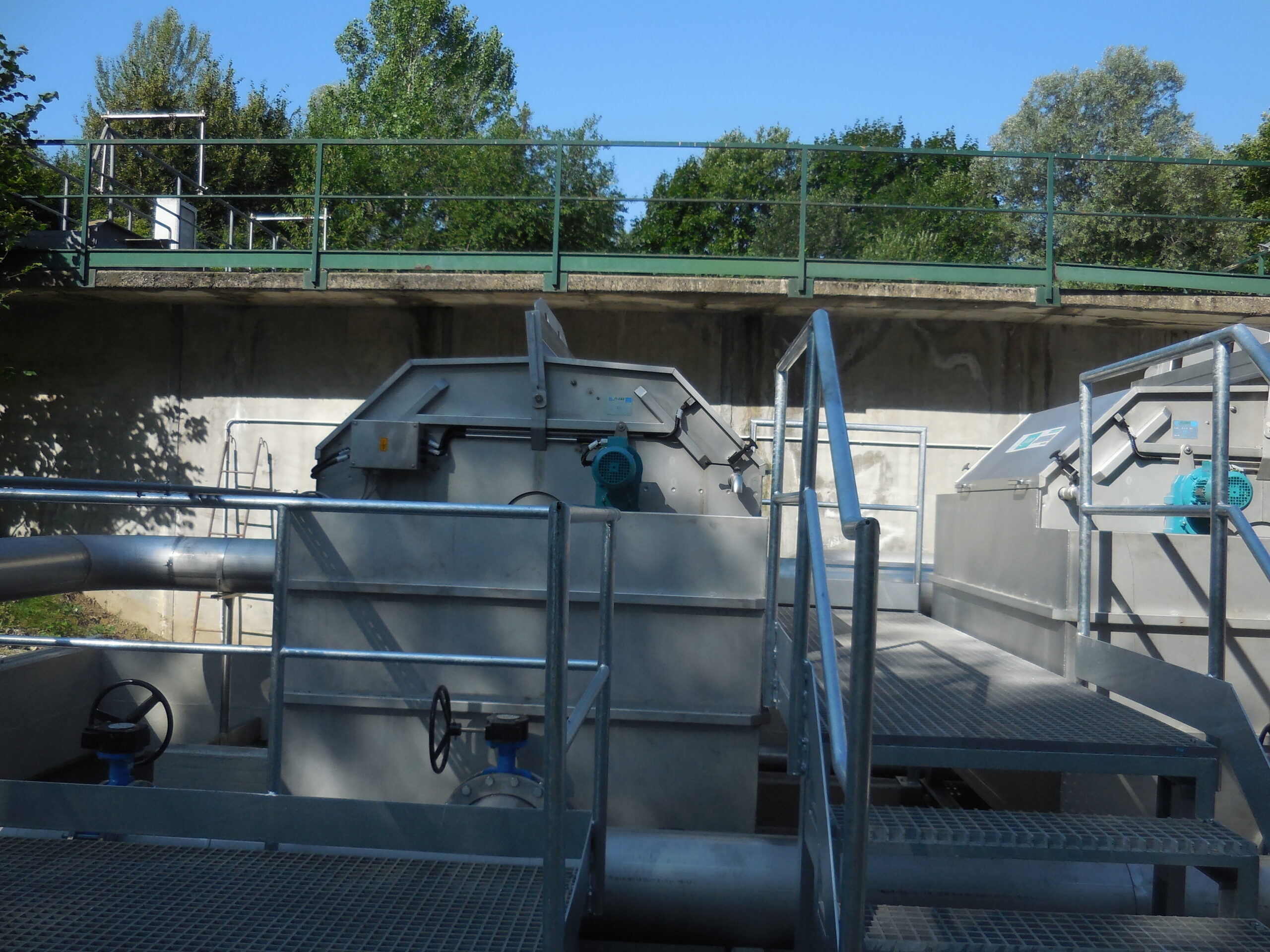

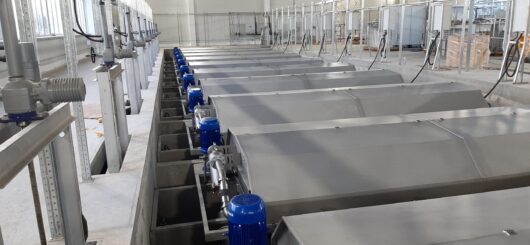

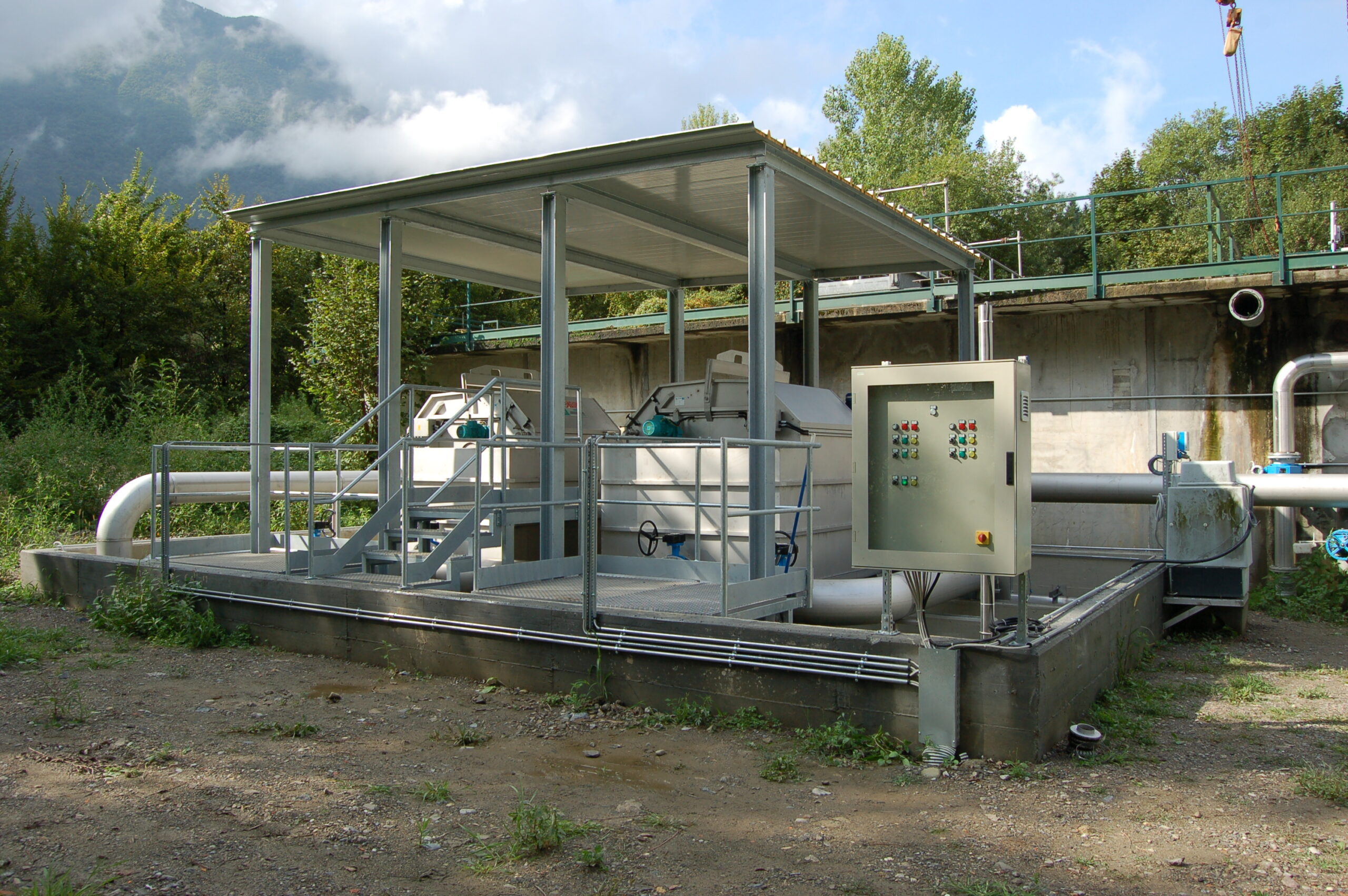

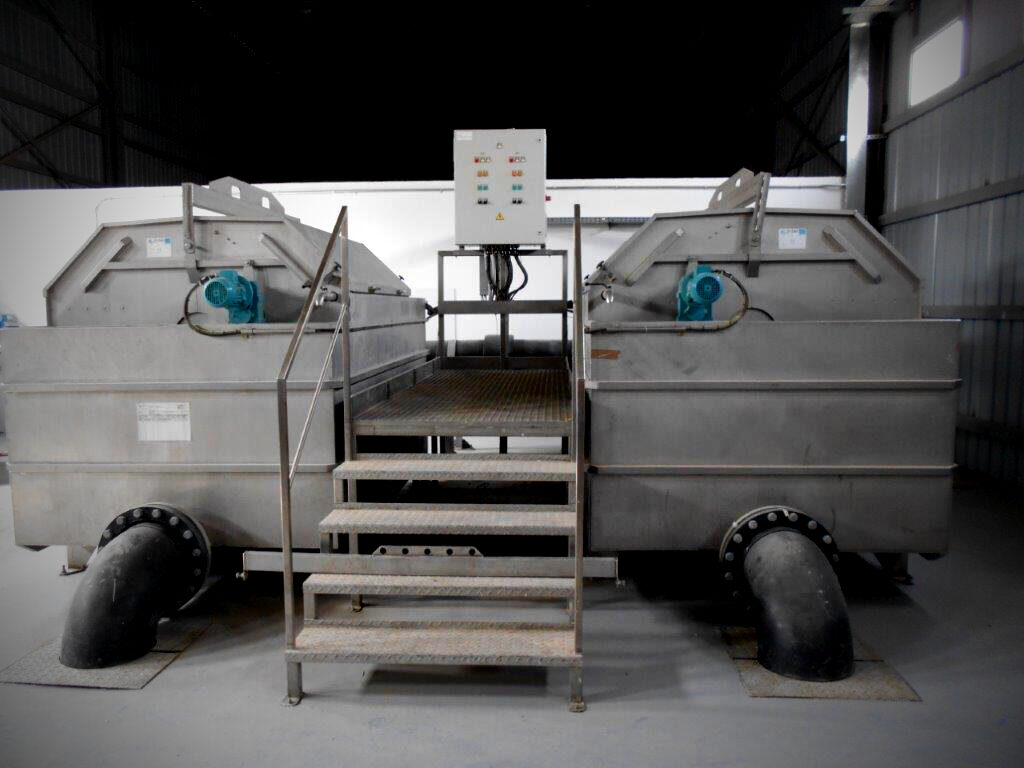

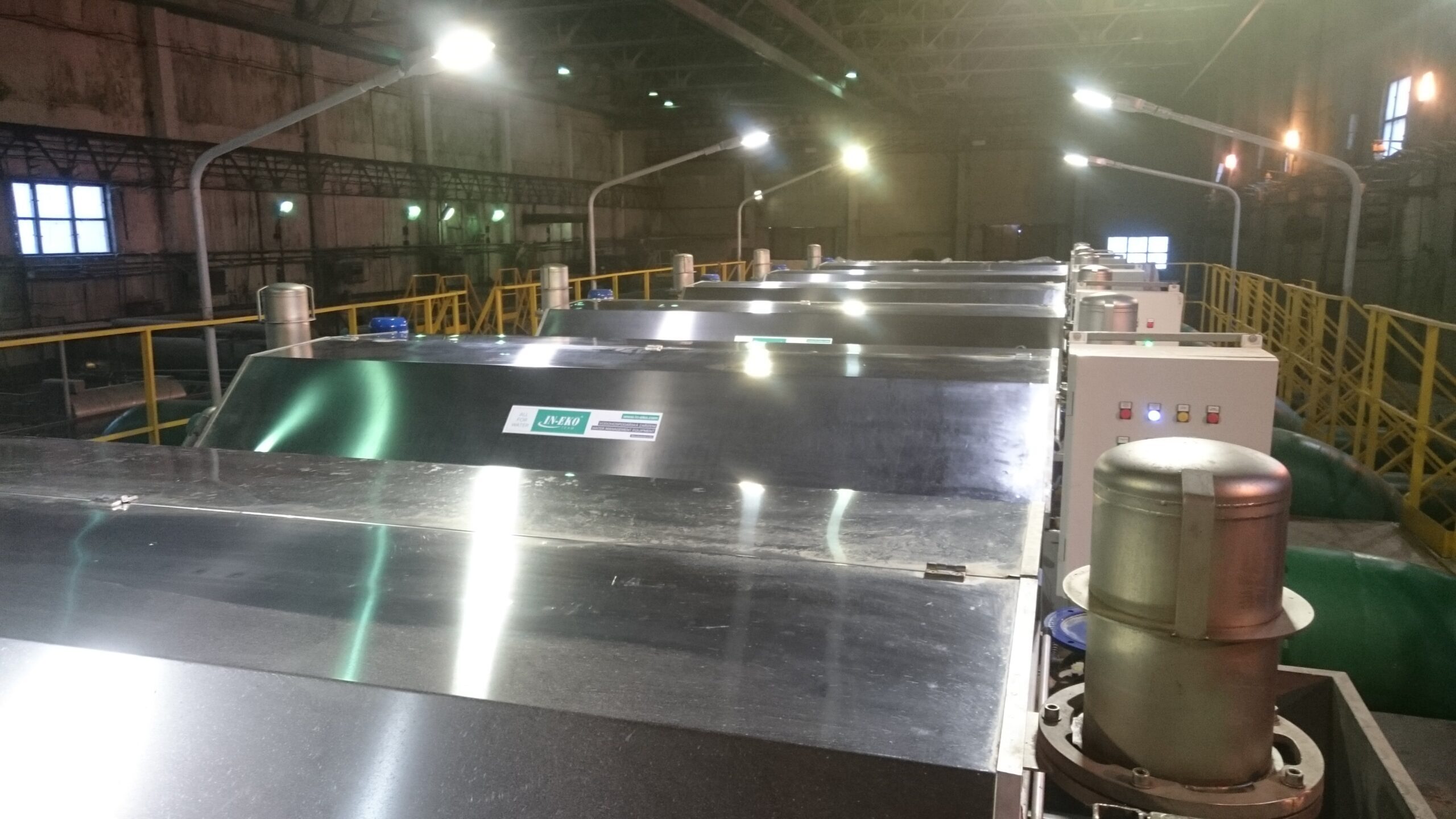

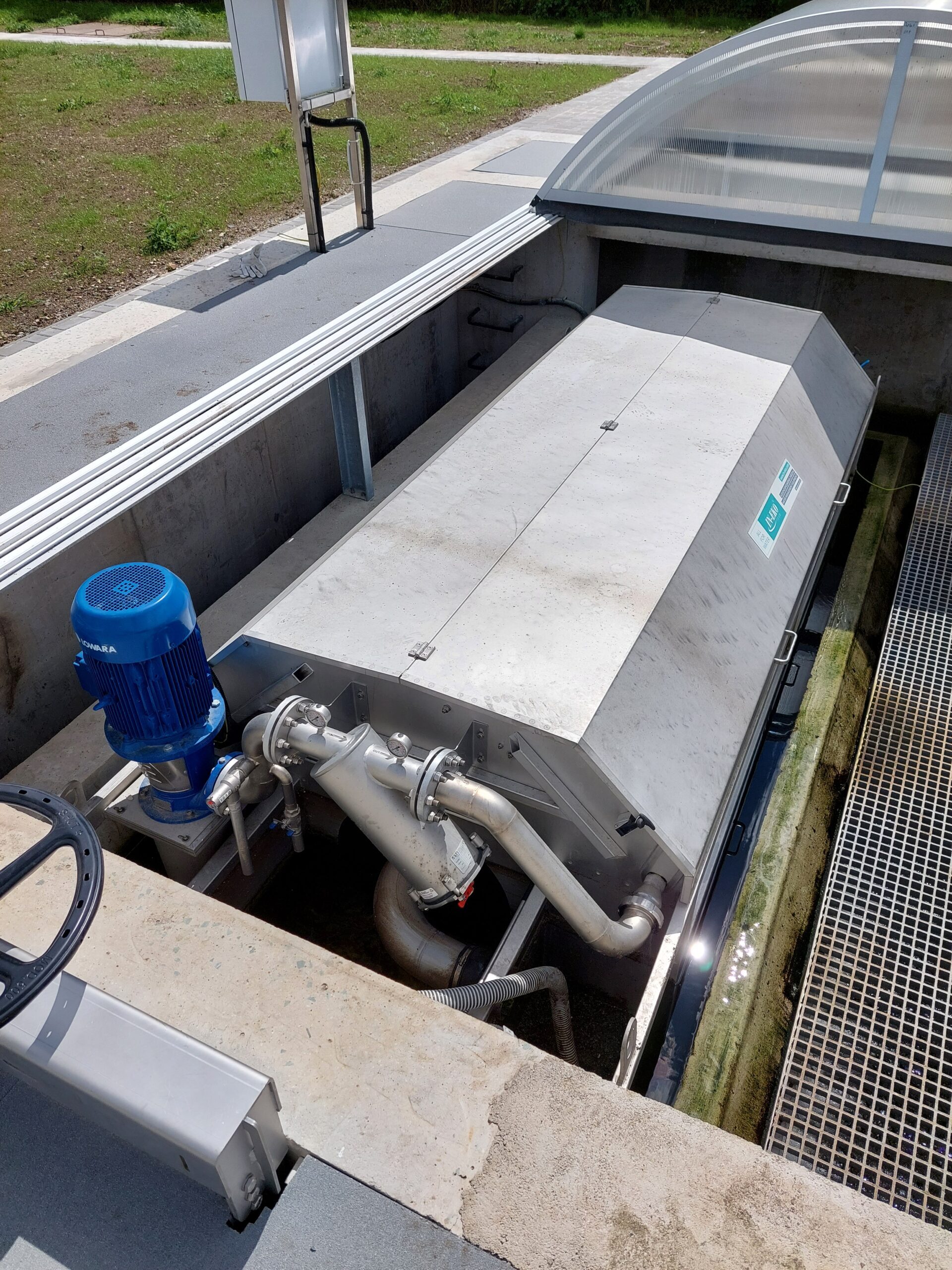

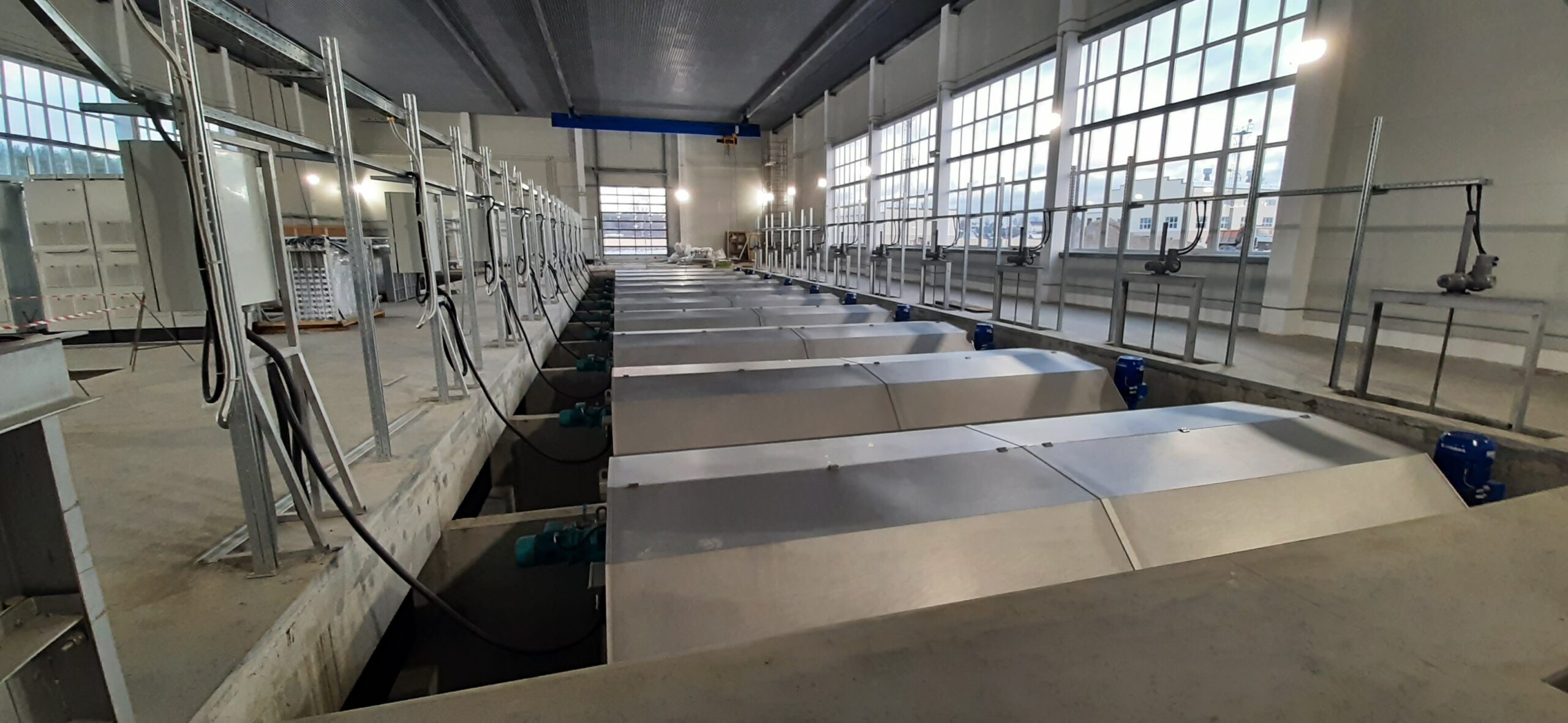

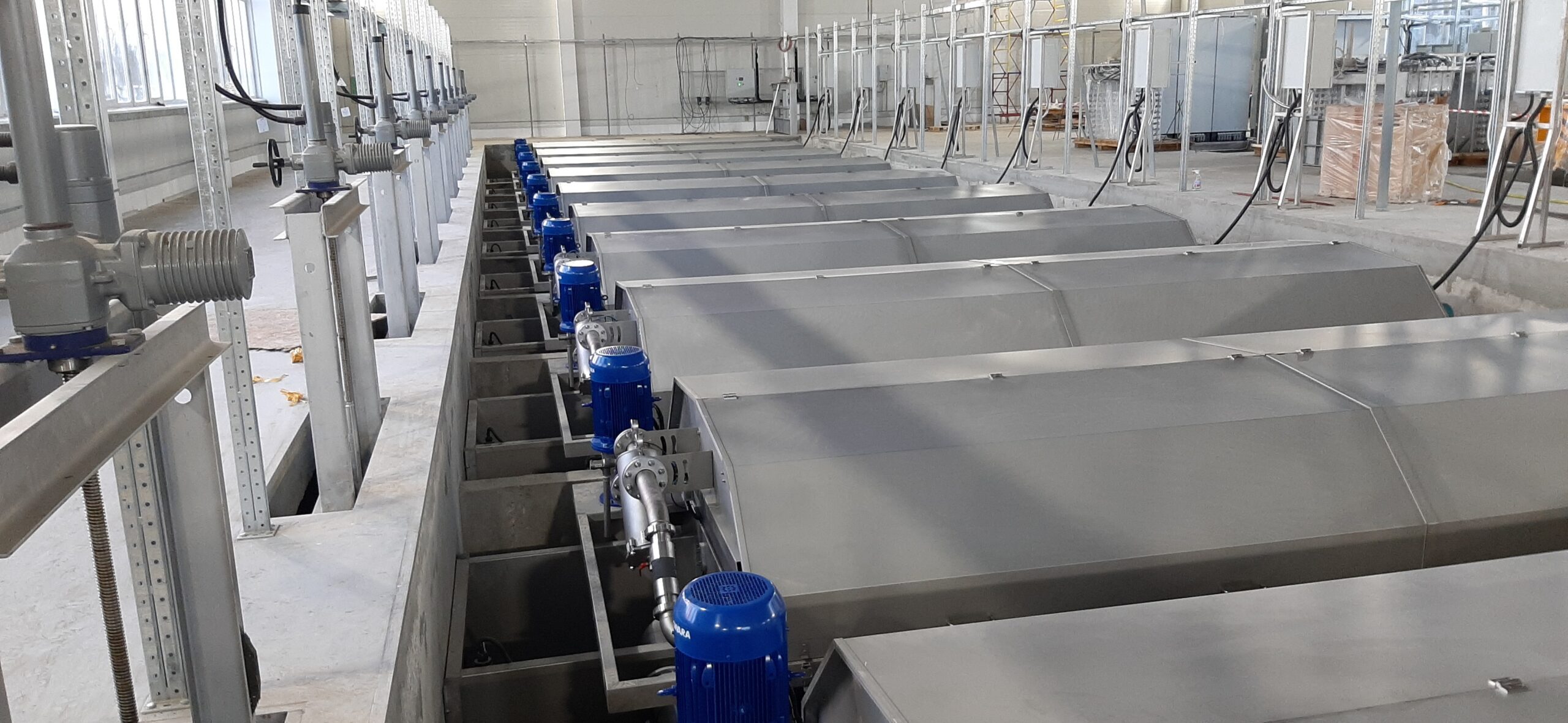

Fotky z aplikací

Filtrační princip

IN → OUT

Jemnost filtrační tkaniny

od 5 μm

Konstrukce

nerezová ocel AISI 304 / 316

Typ tkaniny

PES

Ovládání

PLC, napojení na SCADA, možnost vzdáleného monitoringu

Průtok

různé průtoky dle velikosti zařízení

Počet disků

2 - 44 disků dle velikosti zařízení

Režim provozu

nepřetržitá filtrace

Instalace

betonový kanál / ocelová vana

"CLEVER" Diskový filtr pro komunální, průmyslové a akvakulturní aplikace

Tento typ filtru se používá v komunálních čistírnách, průmyslových aplikacích a akvakultuře, kde představuje spolehlivý, kompaktní a energeticky velmi úsporný způsob dočištění.

Komunální čistírny odpadních vod – filtr je vhodný jako

- třetí stupeň čištění (terciární) – terciární dočištění odtoku (zachytávání jemných NL, mikroplastů, vláken, kalových vloček a dále odstraňuje NL a snižuje CHSK a BSK na odtoku, vhodné zařízení pro splnění přísných limitů pro vypouštění do recipientů),
- náhrada pískové filtrace – stejný nebo vyšší výkon při dramaticky nižší energetické i prostorové náročnosti, ideální pro rekonstrukce starších ČOV,
- ČOV s vysokým průtokem – velká filtrační kapacita filtru umožňuje použití v provozech s extrémními průtoky,
- optimalizace provozu stávající ČOV – zvýšení kapacity bez rozsáhlých stavebních zásahů,

Průmyslové provozy – filtr je vhodný zejména pro

- potravinářský průmysl – efektivní zachycení organických látek, vláken a dalších z výroby potravin, nápojů nebo mlékárenských provozů,
- papírenský, textilní a chemický průmysl – filtr zvládá vysoké koncentrace jemných částic a vláken, čímž chrání navazující technologie,
- recyklační provozy a průmyslové čistící linky – skvěle se hodí pro předčištění a recyklaci průmyslových odpadních vod,

Akvakulturní provozy

- recirkulační systémy (RAS) – Diskový filtr odstraňuje NL, což přímo ovlivňuje zdraví ryb, a také zvyšuje účinnost biofiltrů,
- průtočné rybí farmy – stabilně a efektivně filtruje trus, krmné zbytky a jemné organické částice i při vysokých průtocích a na malém zástavbovém prostoru,
- ochrana navazujících technologií (UV, biofiltry, okysličení) – čistší voda zajišťuje výrazně vyšší účinnost navazujících technologií,

Aplikace

Vhodné použití

dočištění odpadních vod
předčištění před desinfekcí vody UV zářením
předčištění pro jímání pitné vody
rybí farmy a Koi jezírka
papírenský průmysl
chladicí vody v průmyslu
nátoková procesní voda
zpracování potravin
znovuzískání cenných materiálů v různých odvětvích průmyslu

Výhody řešení IN-EKO TEAM

nízký OPEX
vyšší kvalita vody na odtoku
výjimečná účinnost
výborné řešení pro průmyslové aplikace
dlouhodobá spolehlivost a životnost
znovuzískání cenných materiálů (udržitelné řešení zvyšující efektivitu procesu a snižující počáteční investiční náklady)
kompaktní a efektivní konstrukce minimalizující nároky na prostor
extrémně nízká spotřeba vody a energie při zpětném proplachu
nízké náklady na údržbu díky robustní a promyšlené konstrukci
rychlé uvedení do provoz

Volitelné modifikace

automatické otevírání / zavírání krytu
chemické čištění (CIP)
zateplení a vyhřívání
plné zakryti filtru
ochrana proti oplachové „mlze“

Chytřejší provoz díky inovacím

Ve spolupráci s partnery vyvíjíme řešení, která omezují dopad na životní prostředí – od energeticky úsporných komponent až po digitalizaci provozu a dálkové sledování zařízení.

Keramické trysky

Účinnější systém zpětného proplachu přidáním keramických trysek, které lze snadno vyměnit i vyčistit.

Velikostní řady

typ FDc
- průměr disku 1,7 m
- max. kapacita 300 l/s
- filtrační plocha max. 58 m²
- max. počet disků 20 ks

typ FDGc
- průměr disku 2,2 m
- max. kapacita 1300 l/s
- filtrační plocha max. 228 m²
- max. počet disků 44 ks
- možnost integrované vyrovnávací nádrže

Udržitelnost jako základ

Od návrhu až po provoz jsou naše technologie navrženy tak, aby šetřily zdroje, energii i prostor. Nejde o módní trend – udržitelnost je přirozenou součástí každého zařízení, které vyvíjíme.

Naším cílem je zajistit čistou vodu pro budoucí generace.

Technology hub

Proč IN-EKO TEAM?

IN-EKO TEAM je česká technologická společnost s vlastním vývojovým a výzkumným oddělením, a také vlastní výrobou. Navrhujeme, vyrábíme a dodáváme špičková zařízení pro čištění odpadních vod – od komunálních čistíren odpadních vod, přes průmyslové provozy až po akvakulturu.

Naše zařízení jsou vyráběna z vysoce kvalitní nerezové oceli a jsou instalována ve více než 80 zemích světa. Díky dlouholetému know-how, patentovaným řešením a preciznímu zpracování nabízíme partnerům jistotu v podobě efektivního zařízení s dlouhou životností, a také následnou servisní a obchodní podporu.

Jsme pro Vás partnerem od prvotního návrhu, přes uvedení do provozu až po následné servisní prohlídky.

O nás

Komunální ČOV

Průmyslové provozy

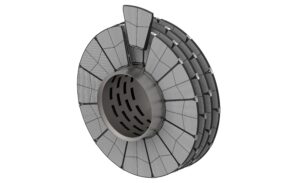

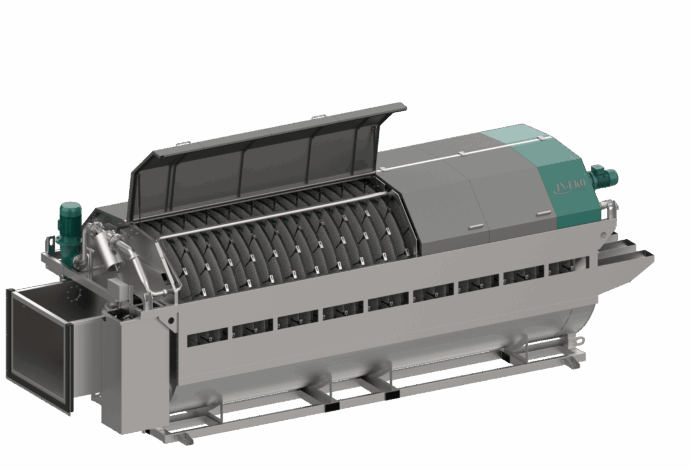

Jak "CLEVER" Diskový filtr funguje?

Filtr funguje na principu IN-OUT následovně. Znečištěná voda proudí gravitačně do filtračních segmentů z centrálního bubnu. Buben filtru je na počátku filtračního cyklu v klidové pozici – netočí se.

Nerozpuštěné látky jsou zachytávány na vnitřních stranách segmentů pokrytých filtrační tkaninou. postupným zachytáváním částic se průtok vody tkaninou zmenšuje a dochází k pozvolnému navyšování hladiny uvnitř bubnu. Při aktivaci hladinové sondy se začnou filtrační disky otáčet a zároveň je započet jejich oplach. Pomocí vysokotlakého oplachu jsou částice dopraveny do kalového žlabu. Hladina vody následovně klesne, průtok je opět na svém maximu při minimální hladině.

Filtrační cyklus se opakuje. Filtrace probíhá kontinuálně bez přerušení.

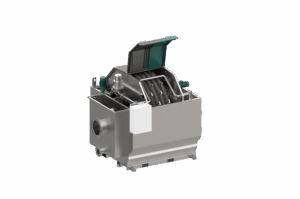

NEREZOVÁ VANA FDc_O a FDGc_O
